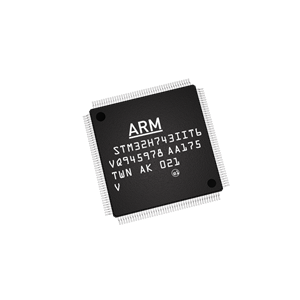

意法半導體STM32H743IIT6單片機基于高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達400 MHz。Cortex?-M7核心采用浮點單元（FPU），支持Arm?雙精度（符合IEEE 754）和單精度數據處理指令和數據類型。STM32H743IIT6支持全套DSP指令和內存保護單元（MPU），以增強應用程序的安全性。

STM32H743IIT6單片機包含高達2M字節的高速嵌入式存儲器、1M字節的RAM（包括192K字節的TCM RAM、864K字節的用戶SRAM和4K字節的備份SRAM），以及連接到APB總線、AHB總線、，2x32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。

所有設備都提供三個ADC、兩個DAC、兩個超低功率比較器、一個低功耗RTC、一個高分辨率定時器、12個通用16位定時器、兩個用于電機控制的PWM定時器、五個低功耗定時器和一個真隨機數發生器（RNG）。這些設備支持用于外部sigma-delta調制器（DFSDM）的四個數字濾波器。它們還具有標準和高級通信接口。

STM32H743IIT6應用

電機驅動和應用控制

醫療設備

工業應用：PLC、逆變器、斷路器

打印機和掃描儀

報警系統、視頻對講和暖通空調

家用音頻設備

移動應用程序、物聯網

可穿戴設備：智能手表

STM32H743IIT6特性

核心

?32位Arm?Cortex?-M7內核，帶雙精度FPU和L1緩存：16 KB數據

以及16K字節的指令高速緩存；頻率

高達480 MHz，MPU，1027 DMIPS/

2.14 DMIPS/MHz（Dhrystone 2.1）和DSP

存儲

?高達2兆字節的閃存，支持邊讀邊寫

?高達1兆字節的RAM：192千字節的TCM

RAM（股份有限公司64K字節的ITCM RAM+

128 KB DTCM RAM，用于時間關鍵型

例程），高達864 KB的用戶SRAM，以及

備份域中4 KB的SRAM

?雙模Quad SPI存儲器接口

運行頻率高達133 MHz

?具有高達

32位數據總線：SRAM、PSRAM、，

SDRAM/LPSSDR SDRAM、NOR/NAND閃存

內存時鐘高達100MHz

同步模式

?CRC計算單元

安全

?ROP、PC-ROP、主動夯實機

通用輸入/輸出

?多達168個具有中斷功能的I/O端口

重置和電源管理

?3個獨立的電源域，可以

獨立時鐘門控或關閉：

–D1：高性能能力

–D2：通信外圍設備和定時器

–D3：復位/時鐘控制/電源管理

?1.62至3.6 V應用電源和I/O

?POR、PDR、PVD和BOR

?嵌入3.3 V的專用USB電源

提供內部PHY的內部調節器

?嵌入式調節器（LDO），可配置

提供數字電路的可縮放輸出

?運行和停止模式下的電壓縮放（6

可配置范圍）

?備用調節器（~0.9 V）

?模擬外圍設備/VREF的參考電壓+

?低功耗模式：睡眠、停止、待機和

支持電池充電的VBAT

低功耗

?VBAT電池充電工作模式

能力

?CPU和域電源狀態監控引腳

?待機模式下2.95μA（備份SRAM關閉，

RTC/LSE打開）

時鐘管理

?內部振蕩器：64 MHz HSI，48 MHz

HSI48、4 MHz CSI、32 kHz LSI

?外部振蕩器：4-48 MHz HSE，

32.768 kHz LSE

?3×PLL（1用于系統時鐘，2用于內核

時鐘）

互連矩陣

?3個總線矩陣（1個AXI和2個AHB）

?橋梁（5×AHB2-APB，2×AXI2-AHB）

4個DMA控制器卸載CPU

?1×高速主存儲器直接訪問

支持鏈表的控制器（MDMA）

?2×帶FIFO的雙端口DMA

?1×基本DMA，具有請求路由器功能

多達35個通信外圍設備

?4×I2Cs FM+接口（SMBus/PMBus）

?4×USART/4x UART（ISO7816接口，

LIN、IrDA、高達12.5 Mbit/s）和1x LPUART

?6×SPI，3個，帶多路復用雙工I2S音頻類

通過內部音頻PLL或外部

時鐘，LP域中的1x I2S（最高150 MHz）

?4個SAI（串行音頻接口）

?SPDIFRX接口

?SWPMI單線協議主I/F

?MDIO從機接口

?2×SD/SDIO/MMC接口（最高125 MHz）

?2×CAN控制器：2個帶CAN FD，1個帶

時間觸發CAN

?2×帶LPM和BCD的USB OTG接口（1FS、1HS/FS）無晶體解決方案

?帶DMA控制器的以太網MAC接口

?HDMI-CEC

?8至14位攝像頭接口（最高80 MHz）

11個模擬外圍設備

?3×ADC，最大分辨率為16位（最高可達36

通道，最高3.6 MSPS）

?1個溫度傳感器

?2×12位D/A轉換器（1 MHz）

?2×超低功率比較器

?2×運算放大器（7.3 MHz帶寬）

?∑-Δ調制器的1×數字濾波器

（DFSDM），帶8個通道/4個濾波器

圖樣

?高達XGA分辨率的LCD-TFT控制器

?Chrom ART圖形硬件加速器?

（DMA2D）以減少CPU負載

?硬件JPEG編解碼器

多達22個定時器和看門狗

?1×高分辨率定時器（最大2.1 ns

分辨率）

?2×32位定時器，最多4個IC/OC/PWM或

脈沖計數器和正交（增量）

編碼器輸入（最高240 MHz）

?2×16位高級電機控制定時器（最多

240兆赫）

?10×16位通用定時器（最多

240兆赫）

?5×16位低功耗定時器（最高240 MHz）

?2個看門狗（獨立和窗口）

?1×SysTick計時器

?具有亞秒精度和硬件的RTC

日歷

調試模式

?SWD和JTAG接口

?4K字節嵌入式跟蹤緩沖區

真隨機數發生器（每個3個振蕩器）

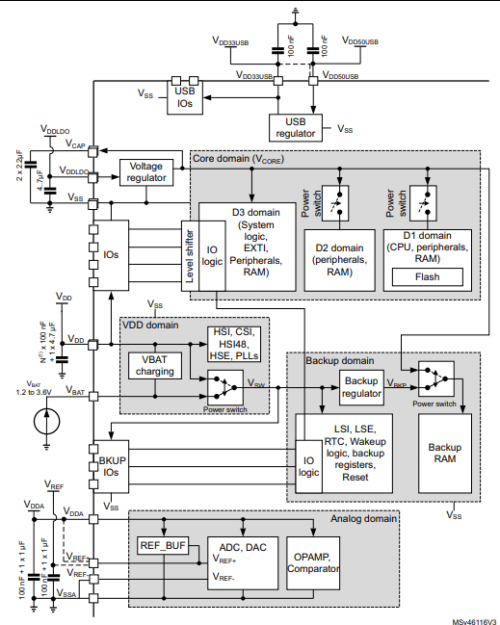

STM32H743IIT6供電方案圖

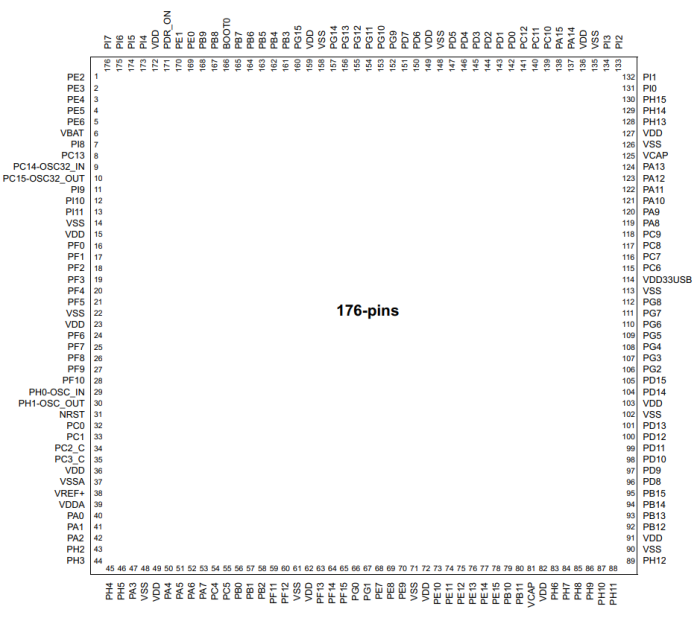

STM32H743IIT6引腳
