STBP120設備為高達+28 V的輸入電壓提供過電壓保護。根據中國信息產業部通信標準YD/T 1591-2006，其低RDS（on）N溝道MOSFET開關可保護連接到OUT引腳的系統免受直流電源故障的影響。

在輸入過電壓情況下，設備通過關閉內部低RDS（on）N溝道MOSFET立即斷開直流電源，以防止損壞受保護的系統。

此外，該器件還監測其自身的結溫度，如果結溫度超過規定的極限，則關閉內部MOSFET。

該設備可以由微控制器控制，并且還可以提供關于故障條件的狀態信息。

STBP120采用2 x 2.5mm的10-引腳TDFN微型封裝。

特性

某些過電壓選項符合中國通信標準YD/T 1591-2006（僅限過電壓保護）

IN輸入ESD耐受電壓高達±15 kV（空氣放電），在具有1μF輸入電容器的典型應用電路中高達±8 kV（接觸放電）（獨立設備為±2 kV HBM）

小型、符合RoHS標準的2.5 x 2 mm TDFN–10鉛封裝。

啟用輸入（EN）

控制涌入電流的軟啟動功能

最高28 V的輸入過電壓保護

90 mΩ的低RDS（開啟）

集成高壓N溝道MOSFET開關

熱停堆保護

故障指示輸出（FLT）

集成電荷泵

應用

智能手機

數碼相機

PDA和掌上電腦設備

MP3播放器

低功耗手持設備

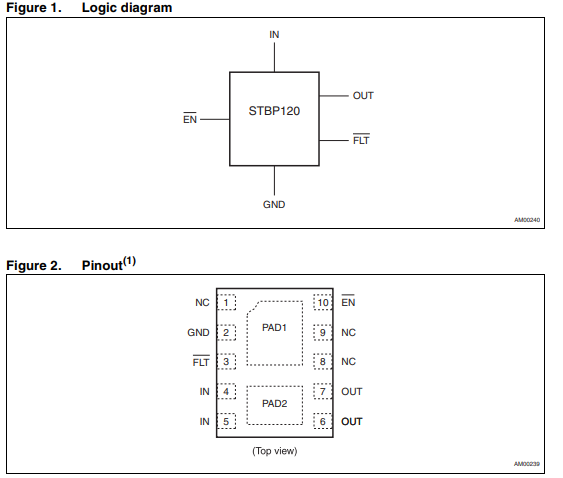

引腳

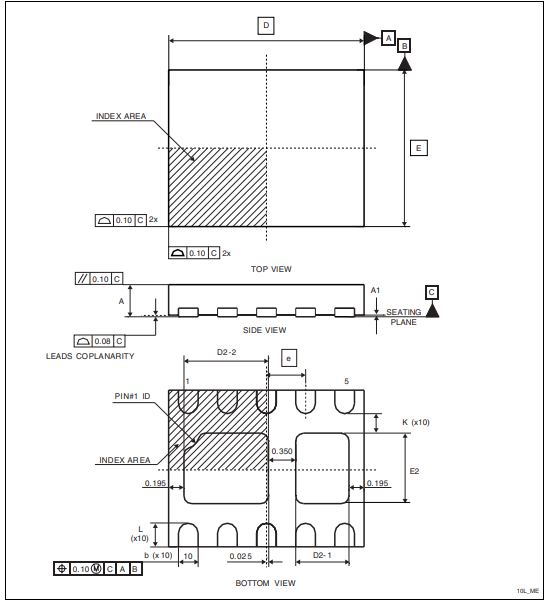

封裝

電路原理圖

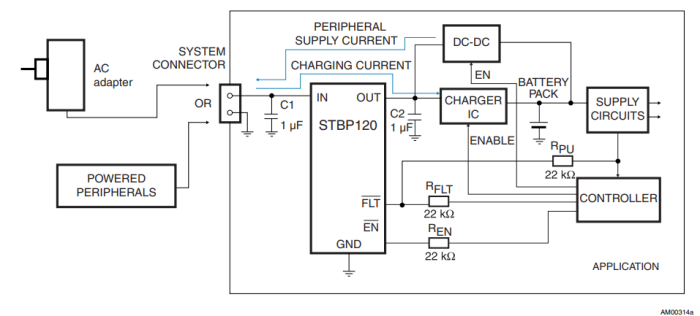

典型應用電路圖
