TI德州儀器集成電路和參考設計可幫助您設計用于泵和風扇的創新控制模塊，使其運行噪聲更低且能效更高。

設計要求

泵和風扇控制模塊需要：

穩健、可靠，提供全面保護。

針對效率和聲學進行了優化的高級電機控制。

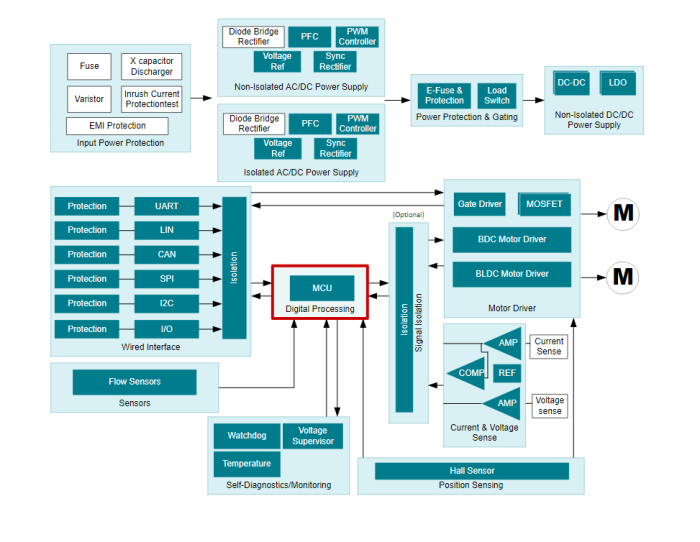

電器泵和風扇應用方框圖

TI德州儀器相關產品推薦

1.輸入功率保護（Input power protection）

通用運算放大器

TLV9154—四通道、16V、4.5MHz、低功耗運算放大器

TLV9152—雙通道、16V、4.5MHz、低功耗運算放大器

TSV911—單路、5.5V、8MHz、RRIO 運算放大器

LM2904B—工作溫度范圍為 -40°C 至 125°C 的雙路、36V、1.2MHz 運算放大器

TLV9061—適用于成本優化型應用的單通道、5.5V、10MHz、RRIO 運算放大器

TLV9001—單通道、1MHz、軌道軌輸入和輸出 1.8V 至 5.5V 運算放大器

差分放大器

INA148—+-200V 共模電壓差動放大器

2.有線接口（Wired interface）

ESD 和浪涌保護 IC

ESD2CAN24-Q1—適用于車載網絡的汽車類雙路 3pF、±24V、±30kV ESD 保護二極管

TPD3E001—適用于 USB 2.0 且具有 1nA 最大泄漏電流和 VCC 引腳的 3 通道 1.5pF、5.5V、±8kV ESD 保護二極管

TPD4S009—適用于高速接口且具有 VCC 引腳的四路 0.8pF、5.5V、±8kV ESD 保護二極管

TPD1E10B06—采用 0402 和 SOD-523 封裝的 12pF、±5.5V、±30kV ESD 保護二極管

TVS3300—33V 平緩鉗位浪涌保護器件

TVS0500—5V 平緩鉗位浪涌保護器件

RS-485 和 RS-422 收發器

THVD1424—具有壓擺率控制、集成式可切換終端和雙工切換的 RS-485 收發器

THVD1500—具有 ±8-kV IEC ESD 保護功能且速率高達 500kbps 的 5V RS-485 收發器

THVD2410—具有 IEC ESD 保護功能的 3.3V 至 5V、RS-485 ±70V 故障保護收發器

THVD2450—具有 IEC ESD 保護功能的 3.3V 至 5V、RS-485 ±70V 故障保護收發器

THVD1450—具有 ±18kV IEC ESD 保護功能的 3.3V 至 5V RS-485 收發器

CAN、LIN 收發器和 SBC

TCAN1044AV-Q1—具有待機模式和 1.8V I/O 支持的增強型汽車 CAN 收發器

TLIN1029A-Q1—具有顯性狀態超時的 TLIN1029A-Q1 本地互連網絡 (LIN) 收發器

SN65HVD255—含快速循環次數的絡控制器局域網(CAN)收發器，此收發器用于高負載網絡

SN65HVD257—帶快速循環次數的 CAN 收發器，用于高負載網絡和多功能安全功能

SN65HVD267—具有冗余功能、用于 CAN FD（靈活數據速率）的“Turbo”CAN 收發器

TCAN1044A-Q1—具有待機模式的增強型汽車 CAN 收發器

RS-232 收發器

TRS3122E—具有邏輯電源引腳和 +/-15kV IEC-ESD 保護的 1.65V 至 5.5V 1Mbps RS-232 線路驅動器/接收器引腳

TRS3232E—具有 +/-15kV IEC-ESD 保護的 3V 至 5.5V 雙通道 250kbps RS-232 線路驅動器/接收器

3.傳感器（Sensors）

霍爾效應鎖存器和開關

DRV5013-Q1—汽車類、高電壓（高達 38V）、高帶寬 (30kHz) 霍爾效應鎖存器

DRV5013—高電壓（高達 38V）、高帶寬 (30kHz) 霍爾效應鎖存器

4.非隔離交流/DC電源（Non-isolated AC/DC power supply）

并聯電壓基準

TL431LI—具有經優化的基準電流的可調節精密分流穩壓器（引腳布局：KRA）

TL431—可調精密并聯穩壓器

TLV431A—精度為 1% 的低電壓可調節精密并聯穩壓器

LM4040—固定和電壓、45μA、精密微功耗并聯電壓基準

功率因數校正 (PFC) 控制器

UCC28810—LED 照明電源控制器

UCC28180—具有增強啟動和瞬態響應功能的 18kHz 至 250kHz CCM PFC 控制器

反激式控制器

UCC28610—12W 至 65W 綠色模式反激式電源控制器

UCC28740—具有次級側調節 (SSR) 功能的恒壓、恒流 (CVCC) 反激控制器

UCC28911—具有恒壓恒流和初級側調節功能的 700V 反激式開關

UCC28881—700V 極低靜態電流離線開關

隔離式 DC/DC 轉換器

LM25019—7.5-48V 寬輸入電壓，100mA 恒定導通時間同步降壓穩壓器

DCP010505B—微型 1W 隔離式非穩壓直流/直流轉換器

DCR010505—微型 1W 隔離穩壓 DC/DC 轉換器

DCH010515S—微型 1W 3kVDC 隔離式直流/直流轉換器

DCH010515D—微型 1W 3kVDC 隔離式直流/直流轉換器

TPS55010—具有集成 FET 的 2.95V 至 6V 輸入、2W、隔離式直流/直流轉換器

N 溝道 MOSFET

CSD17318Q2—采用 2mm x 2mm SON 封裝的單路、16.9mΩ、30V、N 溝道 NexFET? 功率 MOSFET

CSD18512Q5B—采用 5mm x 6mm SON 封裝的單路、1.6mΩ、40V、N 溝道 NexFET? 功率 MOSFET

CSD88539ND—采用 SO-8 封裝的雙路、28mΩ、60V、N 溝道 NexFET? 功率 MOSFET

CSD88537ND—采用 SO-8 封裝的雙路、15mΩ、60V、N 溝道 NexFET? 功率 MOSFET

CSD17576Q5B—采用 5mm x 6mm SON 封裝的單路、2.9mΩ、30V、N 溝道 NexFET? 功率 MOSFET

CSD18514Q5A—采用 5mm x 6mm SON 封裝的單路、4.9mΩ、40V、N 溝道 NexFET? 功率 MOSFET

5.隔離交流/DC電源（Isolated AC/DC power supply）

并聯電壓基準

TL431LI—具有經優化的基準電流的可調節精密分流穩壓器（引腳布局：KRA）

TL431—可調精密并聯穩壓器

TLV431A—精度為 1% 的低電壓可調節精密并聯穩壓器

LM4040—固定和電壓、45μA、精密微功耗并聯電壓基準

功率因數校正 (PFC) 控制器

UCC28810—LED 照明電源控制器

UCC28180—具有增強啟動和瞬態響應功能的 18kHz 至 250kHz CCM PFC 控制器

反激式控制器

UCC28610—12W 至 65W 綠色模式反激式電源控制器

UCC28740—具有次級側調節 (SSR) 功能的恒壓、恒流 (CVCC) 反激控制器

UCC28911—具有恒壓恒流和初級側調節功能的 700V 反激式開關

UCC28881—700V 極低靜態電流離線開關

隔離式 DC/DC 轉換器

LM25019—7.5-48V 寬輸入電壓，100mA 恒定導通時間同步降壓穩壓器

DCP010505B—微型 1W 隔離式非穩壓直流/直流轉換器

DCR010505—微型 1W 隔離穩壓 DC/DC 轉換器

DCH010515S—微型 1W 3kVDC 隔離式直流/直流轉換器

DCH010515D—微型 1W 3kVDC 隔離式直流/直流轉換器

TPS55010—具有集成 FET 的 2.95V 至 6V 輸入、2W、隔離式直流/直流轉換器

負載開關

TPS22960—具有輸出放電功能的 2 通道、5.5V、0.5A、435mΩ 負載開關

TPS22944—使能端高電平有效、具有電流限制的 5.5V、0.1A、500mΩ 負載開關

TPS22968—具有可調節上升時間和輸出放電功能的 2 通道、5.5V、4A、25mΩ 負載開關

TPS22917—具備可調節上升時間和可調節輸出放電功能的 5.5V、2A、80mΩ、10nA 泄露負載開關

N 溝道 MOSFET

CSD17318Q2—采用 2mm x 2mm SON 封裝的單路、16.9mΩ、30V、N 溝道 NexFET? 功率 MOSFET

CSD18512Q5B—采用 5mm x 6mm SON 封裝的單路、1.6mΩ、40V、N 溝道 NexFET? 功率 MOSFET

CSD88539ND—采用 SO-8 封裝的雙路、28mΩ、60V、N 溝道 NexFET? 功率 MOSFET

CSD88537ND—采用 SO-8 封裝的雙路、15mΩ、60V、N 溝道 NexFET? 功率 MOSFET

CSD17576Q5B—采用 5mm x 6mm SON 封裝的單路、2.9mΩ、30V、N 溝道 NexFET? 功率 MOSFET

CSD18514Q5A—采用 5mm x 6mm SON 封裝的單路、4.9mΩ、40V、N 溝道 NexFET? 功率 MOSFET

6.數字處理（Digital processing）

C2000 實時微控制器

TMS320F2800135—具有 120MHz 頻率、128KB 閃存、FPU 和 TMU 的 C2000? 32 位 MCU

TMS320F280025—具有 100MHz 頻率、FPU、TMU、128kB 閃存的 C2000? 32 位 MCU

TMS320F28027F—具有 60MHz 頻率、64KB 閃存、InstaSPIN-FOC 的 C2000? 32 位 MCU

TMS320F28027F-Q1—具有 60MHz 頻率、64KB 閃存、InstaSPIN-FOC 的汽車類 C2000? 32 位 MCU

MSP430 微控制器

MSP430F5529—具有 128KB 閃存、8KB SRAM、12 位 ADC、比較器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU

MSP430F5528—具有 128KB 閃存、8KB SRAM、12 位 ADC、比較器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU

MSP430G2231—具有 2KB 閃存、128B SRAM、10 位 ADC、SPI/I2C 和計時器的 16MHz MCU

MSP430G2553—具有 16KB 閃存、512B SRAM、比較器、UART/SPI/I2C 和計時器的 16MHz MCU

MSP430F5132—具有 8KB 閃存、1KB SRAM、10 位 ADC、比較器、DMA 和 16 位高分辨率計時器的 25MHz MCU

MSP430FR5739—具有 16KB FRAM、1KB SRAM、10 位 ADC、比較器、UART/SPI/I2C 和計時器的 24MHz MCU
