TI德州儀器的集成電路和參考設計可幫助您創建精密的化學和血氣分析儀，使其通過高級無線通信功能和小巧外形滿足系統要求。

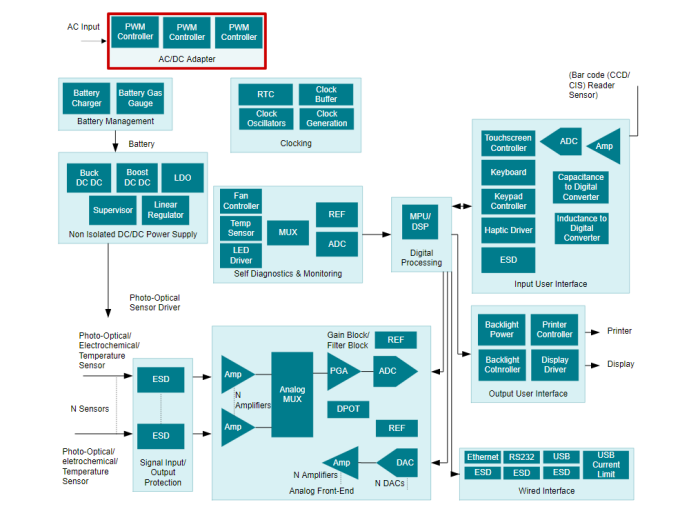

化學/氣體分析儀方框圖

現代化學/氣體分析儀設計需要：

通過準確的測量來檢測血液中的 pH、pCO2 和 pO2 含量。

用于數據傳輸和記錄的有線或無線接口。

直觀、靈敏的人機界面 (HMI)。

高效的電源管理。

TI德州儀器相關產品推薦

1.AC/DC適配器

PWM 控制器

UCC2813-0—具有 7.2V/6.9V UVLO 和 100% 占空比、溫度范圍為 –40°C 至 85°C 的經濟型低功耗 BICMOS 1MHz 電流模式 PWM。

UCC2813-4—具有 12.5V/8.3V UVLO、50% 占空比、溫度范圍為 –40°C 至 85°C 的經濟型低功耗 BICMOS 1MHz 電流模式 PWM。

UCC2813-1—具有 9.4V/7.4V UVLO 和 50% 占空比、溫度范圍為 –40°C 至 85°C 的經濟型低功耗 BICMOS 1MHz 電流模式 PWM。

UCC2813-3—具有 4.1V/3.6V UVLO、100% 占空比、溫度范圍為 –40°C 至 85°C 的經濟型低功耗 BICMOS 1MHz 電流模式 PWM。

UCC2813-5—具有 4.1V/3.6V UVLO 和 50% 占空比、溫度范圍為 –40°C 至 85°C 的經濟型低功耗 BICMOS 1MHz 電流模式 PWM。

UCC2813-2—具有 12.5V/8.3V UVLO、100% 占空比、溫度范圍為 –40°C 至 85°C 的經濟型低功耗 BICMOS 1MHz 電流模式 PWM。

2.電池管理

電池充電器 IC

BQ24610—具有 5V 至 28V 輸入的獨立 1 至 6 節降壓電池充電控制器。

BQ24050—具有 AC/USB 自動檢測功能的單節 1A 線性鋰離子電池充電器。

BQ51003—BQ51003 無線電源接收器。

BQ25120A—具有電源路徑、集成 LDO 和降壓轉換器 1.8V 默認輸出的 300mA 線性電池充電器。

3.非隔離DC/DC電源

監控器和復位 IC

TPS3703—具有復位延時時間的高精度窗口監控器。

TL7700—電壓監控器。

TPS3823—具有 1.6s 看門狗和手動復位功能的低電平有效、推挽式電壓監控器（復位 IC）。

TPS3808—具有可編程延遲和手動復位功能的低靜態電流監控器。

TPS3780—采用小型 μSON 封裝的漏極開路、低功耗雙通道電壓檢測器。

TPS3828—帶看門狗計時器的電壓監控器。

線性和低壓降 (LDO) 穩壓器

TLV755P—具有使能功能的 500mA、高 PSRR、低 IQ、低壓降穩壓器。

TPS7A39—150mA、33V、低噪聲、高 PSRR、雙通道、正負電壓范圍、低壓降穩壓器。

TPS7A91—1A、低噪聲、高 PSRR、高精度、可調節超低壓降穩壓器。

TPS7A20—具有高 PSRR 的 300mA、超低噪聲、低 IQ、低壓降 (LDO) 線性穩壓器。

TLV757P—具有使能功能的 1A、低 IQ、高精度、低壓降穩壓器。

TLV767—具有可調節輸出和固定輸出的 1A、16V 正電壓低壓降 (LDO) 線性穩壓器。

4.信號輸入/輸出保護

ESD 和浪涌保護 IC

TPD1E05U06—適用于高速接口且采用 0402 封裝的 0.5pF、5.5V、±12kV ESD 保護二極管。

TPD2E001—適用于 USB 2.0 且具有 1nA 最大漏電流和 VCC 引腳的雙路 1.5pF、5.5V、±8kV ESD 保護二極管。

TPD6E001—適用于 USB 2.0 且具有 1nA 最大漏電流和 VCC 引腳的 6 通道 1.5pF、5.5V、±8kV ESD 保護二極管。

TPD4S012—適用于 USB 接口且具有可耐受 15V 電壓的 Vbus 的四路 0.8pF、5.5V、±10kV ESD 保護二極管。

TPD4E1U06—采用 SOT-23 和 SC70 封裝的四路 0.8pF、5.5V、±15kV ESD 保護二極管。

TPD2E2U06—適用于 USB 2.0 且具有 5.5A 8/20us 浪涌等級的雙通道 1.5pF、5.5V、±25kV ESD 保護二極管。

5.計時
實時時鐘 (RTC) 和計時器

LMC555—業界最小的 555 計時器，具有低功耗、高精度和 3MHz 的最大頻率。

SA555—工作溫度范圍為 -55°C 至 85°C 的精密計時器。

6.診斷/監測

數字溫度傳感器

TMP1827—1-Wire?, ±0.2°C accurate digital temperature sensor with authentication, 2-Kbit EEPROM。

TMP117—具有 48 位 EEPROM、可替代 PT100/PT1000 RTD 的 0.1°C 數字溫度傳感器。

TMP461—具有引腳可編程總線地址的高精度遠程和本地溫度傳感器。

TMP112—采用 2.56mm2 封裝、具有 I2C/SMBus 的 ±0.5°C 1.4V 至 3.6V 數字溫度傳感器。

LMT01—精度為 0.5°C 且具有脈沖序列接口的雙引腳溫度傳感器。

信號調節器

LMP91000—適用于低功耗電化學電池監測的可配置 AFE 恒電位儀。

FDC2214—4 通道、28 位、電容數字轉換器。

精密 ADC

ADS8681—具有可編程 (±12/±10/±6/±5/±2.5V) 輸入范圍、+5V 電源的 16 位、1MSPS、1 通道 SAR ADC。

ADS8167—具有 VREF、VREF 緩沖器和直接傳感器接口的 16 位、500kSPS、8 通道 SAR ADC。

ADS7052—14 位 1MSPS 單端輸入小型低功耗 SAR ADC。

ADS131A04—24 位 128kSPS 4 通道同步采樣 Δ-Σ ADC。

ADS7046—12 位 3MSPS 單端輸入小型低功耗 SAR ADC。

ADS114S08—適用于傳感器測量且具有 PGA 和電壓基準的 16 位、4kSPS、12 通道 Δ-Σ ADC。

7.模擬前端

精密運算放大器 (Vos<1mV)

OPA328—零交叉、50μV 失調電壓、40MHz 寬帶寬、RRIO、精密 CMOS 運算放大器。

OPA2392—具有低失調電壓 (10μV)、低噪聲 (6nV/√Hz)、飛安級偏置電流的雙路 e-trim? 運算放大器。

OPA320—高精度、零交叉 20MHz、0.9pA Ib、RRIO、CMOS 運算放大器。

OPA317—低失調電壓、軌到軌 I/O 運算放大器。

OPA377—低成本、低噪聲、5.5MHz CMOS 運算放大器。

OPA376—精密 (0.025mV)、低噪聲 (7.5nV/rtHz)、低靜態電流 (760uA) 運算放大器。

儀表放大器

INA351—具有集成基準緩沖器的微型 (1.5mm × 2mm) 低功耗 (110μA) 儀表放大器。

INA122—單電源、微功耗儀表放大器。

INA330—用于溫度控制的熱敏電阻信號放大器。

通用運算放大器

TLV9001—單通道、1MHz、軌到軌輸入和輸出 1.8V 至 5.5V 運算放大器。

TL074H—工作溫度范圍為 -40°C 至 125°C 且輸入接近 V+ 的四通道、40V、5MHz、4mV 失調電壓、20V/μs 運算放大器。

TLV9062—雙路、5.5V、10MHz 運算放大器。

TLV9061—適用于成本優化型應用的單通道、5.5V、10MHz、RRIO 運算放大器。

OPA2992—雙路、40V、10.6MHz、軌到軌輸入和輸出低失調電壓低噪聲運算放大器。

LM324B—四通道、36V、1.2MHz、3mV 失調電壓運算放大器。

精密 DAC (≤10MSPS)

AFE539A4—具有 PID/TEC 控制功能的四通道 10 位智能模擬前端 (AFE)，具有內置 ADC 和 DAC。

DAC70502—雙通道 1LSB INL 14 位 SPI 電壓輸出數模轉換器 (DAC)。

DAC8814—16 位、四路、串行輸入乘法數模轉換器。

DAC60501—采用 WSON 封裝、具有精密內部基準電壓的真正 12 位、單通道、SPI/I2C、電壓輸出 DAC。

DAC63004—具有 I2C、SPI 和 PWM 的超低功耗四通道 12 位智能 DAC。

TLC5628—8 位，10us 八路 DAC，串行輸入，1x 或 2x 輸出可編程，同步更新，低功耗。

精密 ADC

ADS8681—具有可編程 (±12/±10/±6/±5/±2.5V) 輸入范圍、+5V 電源的 16 位、1MSPS、1 通道 SAR ADC。

ADS8167—具有 VREF、VREF 緩沖器和直接傳感器接口的 16 位、500kSPS、8 通道 SAR ADC。

ADS7052—14 位 1MSPS 單端輸入小型低功耗 SAR ADC。

ADS131A04—24 位 128kSPS 4 通道同步采樣 Δ-Σ ADC。

ADS7046—12 位 3MSPS 單端輸入小型低功耗 SAR ADC。

ADS114S08—適用于傳感器測量且具有 PGA 和電壓基準的 16 位、4kSPS、12 通道 Δ-Σ ADC。

模擬開關和多路復用器

SN74CB3Q3125—3.3V、1:1 (SPST)、4 通道 FET 總線開關。

SN74CB3Q3345—具有 2 個控制輸入的 3.3V、1:1 (SPST)、8 通道 FET 總線開關。

MUX508—9.4pF 導通狀態電容、36V、8:1、單通道模擬多路復用器。

串聯電壓基準

REF3430—3V 低溫漂、低功耗小型串聯電壓基準。

REF35—650nA 靜態電流、12ppm/°C 溫漂、超低功耗精密電壓基準。

REF5025—2.5V、3μVpp/V 噪聲、3ppm/°C 溫漂、精密串聯電壓基準。

8.數字處理

MSP430 微控制器

MSP430FG439—具有 60KB 閃存、2KB SRAM、12 位 ADC、雙通道 DAC、DMA、3 個運算放大器和 128 段 LCD 的 8MHz MCU。

MSP430F5528—具有 128KB 閃存、8KB SRAM、12 位 ADC、比較器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU。

MSP430F5510—具有 32KB 閃存、4KB SRAM、10 位 ADC、比較器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU。

MSP430G2553—具有 16KB 閃存、512B SRAM、比較器、UART/SPI/I2C 和計時器的 16MHz MCU。

MSP430FG6625—具有 64KB 閃存、10KB SRAM、16 位 Σ-Δ ADC、雙 DAC、DMA、2 個運算放大器和 160 段 LCD 的 20MHz MCU。

MSP430FG6626—具有 128KB 閃存、10KB SRAM、16 位 Σ-Δ ADC、雙 DAC、DMA、2 個運算放大器和 160 段 LCD 的 20MHz MCU。

9.輸入用戶界面

精密 ADC

ADS8681—具有可編程 (±12/±10/±6/±5/±2.5V) 輸入范圍、+5V 電源的 16 位、1MSPS、1 通道 SAR ADC。

ADS8167—具有 VREF、VREF 緩沖器和直接傳感器接口的 16 位、500kSPS、8 通道 SAR ADC。

ADS7052—14 位 1MSPS 單端輸入小型低功耗 SAR ADC。

ADS131A04—24 位 128kSPS 4 通道同步采樣 Δ-Σ ADC。

ADS7046—12 位 3MSPS 單端輸入小型低功耗 SAR ADC。

ADS114S08—適用于傳感器測量且具有 PGA 和電壓基準的 16 位、4kSPS、12 通道 Δ-Σ ADC。

信號調節器

LMP91000—適用于低功耗電化學電池監測的可配置 AFE 恒電位儀。

FDC2214—4 通道、28 位、電容數字轉換器。

10.輸出用戶界面

背光 LED 驅動器

TPS61169—TPS61169 38V 高電流升壓 WLED 驅動器。

TPS61165—采用 2mm x 2mm QFN 封裝的高亮度白光 LED 驅動器。

TPS61163A—適用于小型顯示屏的雙通道 WLED 驅動器。

11.有線接口

以太網 PHY

DP83848C—支持 SNI 接口和 JTAG、具有商業級溫度范圍的 10/100Mbps 以太網 PHY 收發器。

DP83848I—支持 SNI 和 JTAG 接口、具有工業級溫度范圍的 10/100Mbps 以太網 PHY 收發器。

DP83843—具有光纖和 AUI 支持的 10/100Mbps 以太網 PHY 收發器。

DP83867CR—采用小型 QFN 封裝的低功耗、耐用型千兆以太網 PHY 收發器。

DP83848T—具有 25MHz 時鐘輸出和工業級溫度范圍的 10/100Mbps 以太網 PHY 收發器。

DP83848H—采用 40 引腳 QFN 封裝、支持工作溫度范圍的 10/100Mbps 以太網 PHY 收發器。

USB 集線器和控制器

TUSB4041I—4 端口高速 480Mbps USB 2.0 集線器。

TUSB2046B—4 端口 USB 2.0 12Mbps USB 全速集線器。

TUSB2036—具有可選串行 EEPROM 接口的 2/3 端口 12Mbps USB 全速集線器。

TUSB2077A—7 端口全速 12Mbps USB 2.0 集線器。

RS-232 收發器

MAX3243—具有 +/-15kV ESD 保護的 3V 至 5.5V 多通道 250kbps RS-232 線路驅動器/接收器。

TRS3221E—具有 +/-15kV IEC-ESD 保護的 3V 至 5.5V 單通道 250kbps RS-232 線路驅動器/接收器。
