ADI亞德諾公司生產的MAX77654芯片提供高度集成電池充電和電源方案，適用于尺寸和效率至關重要的低功耗應用。器件具有SIMO升/降壓調節器，提供三路獨立可編程電源軌，采用單電感，可最大程度減小方案尺寸。兩個100mA LDO提供紋波抑制，適用于音頻和其它噪聲敏感的應用。LDO也可配置為負載開關，通過在不需要供電時斷開外部電路來降低功耗。高度可配置的線性充電器支持較寬范圍的Li+電池，包括電池溫度監測，進一步提高安全性(JEITA)。

器件包括3個GPIO和1個模擬多路復用器，將多路內部電壓和電流切換至外部節點，便于利用外部ADC進行監測。雙向I2C串行接口允許配置和檢查器件的狀態。內部開/關控制器為調節器提供受控的啟動順序，并在器件工作時提供監控功能。豐富的工廠可編程選項允許針對眾多應用定制器件，支持較快的上市時間。

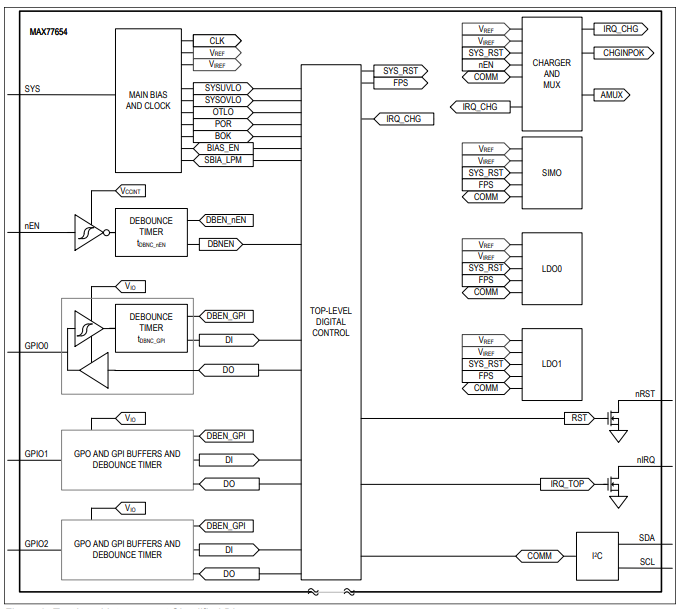

MAX77654功能框圖

MAX77654引腳圖

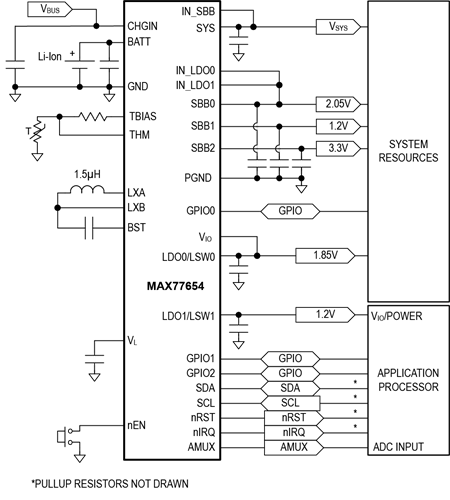

MAX77654電路圖

MAX77654優勢和特點

低功耗

出廠運輸模式(<200nA IQ)

關斷電流：300nA

IQ典型值為6μA，在低功耗模式下使能所有輸出（3個SIMO和2個LDO）

智能Power Selector? Li+/Li聚合物電池充電器

可編程充電電流：7.5mA至300mA

可編程充電電壓：3.6V至4.6V

可編程終止電流：0.375mA至45mA

用于安全充電的JEITA電池溫度監控器

單電感多輸出(SIMO)穩壓器

3個降壓/升降壓穩壓器，1個電感器

輸入電壓范圍：2.5V至5.5V

輸出電壓范圍：0.8V至5.5V

總輸出電流：500mA(3.7VIN、1.8VOUT)

高達91%效率（3.7VIN、1.8VOUT）

低壓差穩壓器(LDO)

2路輸出可配置為L(zhǎng)DO或負載開關(LSW)

輸入電壓范圍：1.71V至5.5V（LDO模式下）

輸入電壓范圍：1.3V至5.5V（LSW模式下）

輸入電壓范圍：0.8V至3.975V（LDO模式下）

最高輸出電流：100mA

靈活的電源時序控制器(FPS)

3個GPIO資源

專用使能引腳

I2C接口

看門狗定時器

用于功率監控的模擬MUX輸出

2.79mm x 2.34mm、30引腳、0.4mm間距晶圓級封裝(WLP)

解決方案尺寸：< 40mm2<.sup>

應用領域

藍牙耳機、耳戴式設備

無線揚聲器

健身、健康和活動監測儀

可穿戴設備

安全和保密監測器

傳感器節點

便攜式消費電子設備

物聯網(IoT)
