探索NXP恩智浦LPC860系列: 基于Arm Cortex-M0+的低成本32位MCU
NXP恩智浦LPC860是一款基于Arm Cortex-M0+的低成本32位MCU，專為工業和物聯網應用設計。LPC860工作頻率高達60MHz，提供64KB Flash存儲器和8KB SRAM。該系列配備功耗優化的內核，采用流行的小規格封裝，單獨的電源軌可支持電平移動。
LPC860的配套外設包括一個CRC引擎、I2C總線接口、I3C總線接口、多達三個USART、兩個SPI接口、一個多速率定時器、自喚醒定時器、兩個具有硬件死區時間插入和正交解碼的FlexTimer、一個12位ADC、一個模擬比較器、功能可通過開關矩陣配置的I/O端口、一個輸入模式匹配引擎和多達54個通用I/O引腳。
LPC860受到MCUXpresso生態系統的支持，其中包括SDK、IDE選項以及安全配置和配置工具，可幫助加快開發速度。

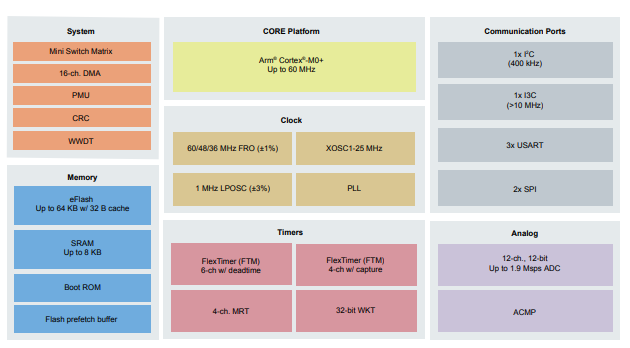

一、LPC86xMCU框圖
二、特性
三、應用領域
汽車電子
電池管理系統(BMS)
網關
工業控制
智能照明
樓宇安全
電機驅動器
智能家居
智能音箱
游戲配件
玩具和棋盤游戲
相關推薦
-
-
基于美信ICL7611和美信MAX872的線性穩壓器電路圖
該線性穩壓器電路提供從電池源到電源微控制器系統的電池電壓調節。可以通過在反饋路徑中選擇正確的電阻值來選擇輸出。當今的許多微控制器都具有斷電或省電模式，并且該電路通過在其輸入上提供低功耗模式控制來適應此功能。通過使用該線性穩壓器電路，可以使用三節鎳鎘、鎳氫或鋰電池產生 3V/3.3V 輸出電壓，或使用一節 9V 電池組產生 5V 輸出。該電路使用ICL7611微功耗運算放大器和MAX872電壓基準。該穩壓器可用于替代電荷泵或開關穩壓器。該電路的壓差特性取決于 Q1 的特性。當該電路用于低電壓（如三芯電池）時，Q1 的柵極閾值電壓必須低于最低電池電壓。總之，該電路適用于 3V 至 15V 的輸入電壓范圍。該電路有兩種模式：高功率模式和低功率模式，可以通過模式選擇輸入處的邏輯進行選擇。當 Vin 為 6.5V 時，在高功率模式下工作時的靜態電流為 70μA，在低功耗模式下使用時靜態電流降至 40μA。該電路在低功耗模式下的最大負載功率為5mA，在高功率模式下的最大負載功率為1A。
-
-
基于武漢芯源CW32的智能語音分類垃圾桶設計方案
描述簡介：基于武漢芯源半導體CW32F030C8T6和啟英泰倫CI-C22GS02制作的智能語音分類垃圾桶，能夠實現識別語音來判斷垃圾種類，同時打開相應的垃圾桶，可外接普通按鍵或者觸摸按鍵，也可以外接紅外接近傳感器來打開對應的垃圾桶。項目說明本次設計采用武漢芯源半導體的CW32F030C8T6作為主控，主要負責和離線語音模塊的串口通訊，負責輸出4路PWM信號、驅動IPS顯示屏、控制2路MOS驅動電路（控制風扇和燈光）、驅動4個WS2812B燈。語音識模塊采用啟英泰倫CI-C22GS02模塊（主芯片采用Cl1122，支持本地200條命令詞以下的離線語音識別），主要負責語音識別和播報語音，可通過串口與MCU通訊。項目相關功能介紹介紹1.離線語音模塊的命令詞可自行定制，最多可錄入200個命令詞，目前已錄入了168條垃圾名詞和一些控制指令。當語音模塊識別到正確的命令詞后，串口輸出規定協議的數據。語音模塊也可以接收規定協議的串口數據來播報指定的語音。離線語音模塊的串口1和MCU主控的串口2使用跳線連接，方便分別開發調試。2.主控輸出4路PWM信號（周期20us，頻率50Hz），可直接驅動4路舵機。3.四個WS2812B燈作為4類垃圾的指示燈，語音模塊在識別到正確的語音后，由CW32主控來控制指定的燈點亮對應的顏色。4.電路采用直流12V供電,經DC-DC降壓后輸出5.2V，5.2V再經LDO降壓后輸出3.3V。其中CI-C22GS02模塊、舵機、WS2812B、外部燈光和風扇供電均采用5.2V供電，MCU主控、IPS顯示屏采用3.3V供電。5.電路設計了2路MOS驅動電路，可外接5V的小風扇和5V供電的燈。另外預留了2種屏幕接口，支持8針的SPI接口的屏幕或者4針的I2C接口的屏幕。預留3組擴展接口，將剩余的IO口全部引出，方便擴展。硬件部分介紹智能語音分類垃圾桶主要包含主控板、顯示屏、獨立按鍵模塊、加裝舵機的垃圾桶模型、12V電源適配器。軟件部分介紹軟件分兩部分，一部分是針對CW32F030C8T6的程序開發，另一部分是針對CI-C22GS02離線語音模塊的命令詞、語言模型、聲學模型以及固件的制作。1.CW32F030C8T6的程序開發。采用Keil5開發，借鑒了CW32官方例程和開源平臺上一些大佬的程序。程序中涉及GPIO、DMA、定時器、ADC、UART、PWM、SPI等功能的實現。因本人水平有限，寫的程序只能說能用，但不保證好用。里面使用了大量的全局變量，還有很多改進的地方。下面展示了部分程序。（1）主程序（2）串口發送程序（3）串口接收程序（有BUG，接收兩遍才能接收完整）（4）舵機執行動作的程序采用定時器和標志位，使舵機緩慢打開，一定時間后緩慢自動關閉，4路舵機相互不受影響。2.CI-C22GS02離線語音模塊的命令詞、語言模型、聲學模型以及固件的制作。具體制作教程建議參考啟英泰倫文檔中心（1）命令詞列表（根據自己需要定制）（2）生成的語言模型相應的文件放在這里（3）生成的聲學模型相應的文件放在這里（4）生成固件之前需要手動修改這里，這里按照數字順序（16進制）來修改。（5）合并燒錄固件（6）打包固件（7）燒錄固件。使用CH340串口工具，CH340的TX接語音模塊串口0的RXD，CH340的RX接語音模塊串口0的TXD，GNG接GND。CH340先插入電腦，燒錄軟件中出現對應的串口后，在右邊的方框中打勾，然后按住UPDATE 按鈕，CH340D的5V接語音模塊+5V，此時燒錄軟件會顯示開始燒錄，直到燒錄完成。固件燒錄成功后，喇叭應該會播報事先錄入的歡迎詞，這就說明燒錄成功。設計圖原理圖_V1.0原理圖_V2.0PCB_V2.0武漢芯源代理商永芯易科技：如有芯片采購需求可通過聯系客服獲取芯片產品規格書或芯片樣品測試（樣品測試：終端廠家專享，需提供公司信息）最終解釋權歸我司所有。
