ST意法半導體新的1350V系列產品提高IGBT模塊的耐用性和效率
ST意法半導體發布了一種新型IGBTs，其擊穿電壓能力提高到1350V，最大工作溫度為175°c，更高的額定值確保了更大的設計裕度、穩定的性能以及在所有工作條件下的擴展可靠性。
新的STPOWER IH2系列IGBTs也允許增加功率轉換效率。有利的參數包括低飽和電壓Vce(sat ),可確保器件開啟時的低功耗。續流二極管具有低壓降和優化的關斷能量，可提高工作頻率范圍為16kHz至60kHz的單開關準諧振轉換器的效率。
憑借其耐用性和高效率，這些IGBTs非常適合感應加熱應用，包括廚房灶臺、變頻微波爐和電飯煲等家用電器。在2kW的應用中，ST的新IGBT器件可以減少高達11%的功耗。
此外，Vce(sat)具有正溫度系數，器件之間緊密的參數分布有助于簡化設計，并易于并聯多個IGBTs，以滿足高功率應用的需求。

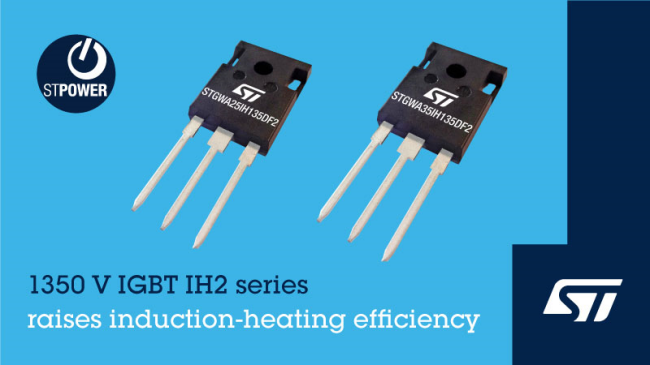

該系列的前兩款器件25A STGWA25IH135DF2和35A STGWA35IH135DF2現已量產，采用標準TO-247長引腳電源封裝。
如果您需要采購或者了解ST意法半導體系列產品的價格，請聯系我們：4008-622-911
推薦產品+
相關推薦
-
-
ST意法半導體發布新款多區測距TOF傳感器，大視場角達“相機級”
給各類智能設備帶來逼真的場景感知功能高達90 度視場角，增強了多區測距、物體檢測和場景成像的隱私保護功能服務多重電子應用領域、全球排名前列的半導體公司意法半導體(STMicroelectronics，簡稱ST；紐約證券交易所代碼:STM) 新推出一款視場角達90°的 FlightSense?多區測距傳感器。這款光學傳感器視場角比上一代產品擴大 33%，為家庭自動化、家電、計算機、機器人以及商店、工廠等場所使用的智能設備帶來逼真的場景感知功能。意法半導體執行副總裁兼模擬、MEMS和傳感器產品部成像子產品部總經理 Alexandre Balmefezol 表示：“這款飛行時間多區測距傳感器通過FlightSense技術可實現復雜的場景感知，同時對系統功率和算力要求較低。擴大的視場角可以為用戶提供更大的設計靈活性，同時保持準確度、分辨率和簡易性。”與一些專用的攝像頭傳感器不同，以意法半導體這款新產品VL53L7CX為代表的飛行時間(ToF)傳感器并不拍攝圖像，因此，可以保障用戶個人隱私安全。VL53L7CX將視場角擴大到前所未有的90°（對角線），幾乎相當于相機的水準，增強了對場景周邊的感知能力，提升了存在檢測和系統激活性能，例如，激活屏幕或喚醒烤箱、咖啡機等設備。意法半導體的FlightSense多區傳感器具有強大的功能，可實現3D場景成像和同時測量到多區內多個物體的距離。由于具有多區測距功能和運動指示器，該傳感器可用于人員檢測跟蹤、背后偷窺警告、空間占用檢測，以及倉儲/停車管理等領域。這款新傳感器還可以跟蹤記錄裝滿和空的垃圾桶，提高智能垃圾管理系統等應用的性能。它還可以提升機器人的地板感應、懸崖預測、避障和小物體檢測性能。其他應用還包括投影儀梯形校正，以及使用STGesture?軟件包改進手勢識別功能，擴展手部跟蹤范圍。技術詳情新的VL53L7CX具有原生64個(8 x 8)感測區，可以對每個區域內的多個物體測距，最大測量距離350cm。意法半導體的直方圖專利算法可以檢測和測量視場角內的多個物體，防污跡能力超過60cm。當最小測量距離為2cm時，傳感器線性度和測量數據一致性出色。在低功耗模式下，傳感器的功耗僅5.4mW。此外，VL53L7CX可以支持自主工作模式，允許主控系統關閉電源，只有達到閾值時才喚醒系統。閾值包括最近物體的距離、信號速率和檢測到運動物體。新傳感器的引腳和驅動器與上一代器件VL53L5CX兼容。意法半導體提供全面的應用設計支持服務，幫助用戶充分利用這些傳感器的優勢，加快產品上市，同時降低設計風險。這些支持服務包括VL53L7CX擴展板(X-NUCLEO-53L7A1)以及VL53L7CX擴展板和STM32F401 Nucleo?開發板組成的開發包。為方便用戶集成傳感器，快速開發產品原型，意法半導體還提供小尺寸的傳感器評估板SATEL-VL53L7CX。為方便用戶開發應用，意法半導體還提供一整套軟件，包括Ultra Lite驅動程序、Linux驅動程序和STGesture?代碼示例。STM32微控制器快速編程軟件包X-CUBE-TOF1包含應用代碼示例，并與STM32CubeMX工具兼容。VL53L7CX現已投入生產，采用6.4mm x 3.0mm x 1.6mm的微型光學LGA16封裝。
-
-
英飛凌推出適用于高能效電動汽車快充的650V CoolMOS CFD7A
向電動汽車的加速轉型推動汽車充電系統取得了重要的創新成果，這愈發需要更具成本效益的高性能功率電子器件。為此，英飛凌科技股份公司（FSE代碼：IFX / OTCQX代碼：IFNNY）推出QDPAK封裝，進一步擴展其650 V CoolMOS? CFD7A產品陣容。與行業熟知的TO247 THD器件相比，采用QDPAK封裝的產品系列具有同等的散熱能力，但電氣性能更高，能夠在車載充電器和DC-DC轉換器中實現高效的能源利用。650 V CooMOS CFD7A高效且強大的電動汽車充電系統有助于縮短充電時間、減輕汽車重量、提高設計靈活性并降低汽車的總體擁有成本。這一新產品系列通過頂部和底部冷卻封裝實現了多種功能和優勢特性，是對現有CoolMOS CFD7A產品系列的有效補充。QDPAK TSC封裝使設計人員能夠實現更高的功率密度和更佳的PCB空間利用率。650 V CoolMOS CFD7A提供了支持在高壓應用中可靠運行的多項重要功能。由于降低了寄生電感，該器件可以最大程度地減少電磁干擾（EMI），確保清晰的信號和穩定的性能。開爾文源極引腳提高了電流檢測的精度，即使在惡劣條件下也能保證測量的準確性。該器件具有適合高壓應用的爬電距離，以及在25°C溫度環境下高達694 W的大電流能力和高功率耗散（Ptot）能力，是一款適用于各種高壓應用的強大通用器件。采用基于QDPAK TSC封裝的650 V CoolMOS CFD7A器件，進行新系統設計，將最大限度地利用PCB空間，使功率密度加倍，并通過板級去耦加強散熱管理。這種方法簡化了裝配、避免了電路板堆疊，并減少了對連接器的需求，從而降低了系統成本。該電源開關可降低高達35%的熱阻，提供比標準冷卻解決方案更優的高功率耗散能力。該特性克服了在底部冷卻SMD設計中采用FR4 PCB所帶來的熱限制，顯著提高了系統性能。經過優化的電源環路設計將驅動器置于電源開關附近，通過降低雜散電感和芯片溫度來提高可靠性。總之，這些特性有助于構建一個具有高成本效益、穩健、高效的系統，能夠很好地滿足現代化的充電需求。正如2023年2月所宣布的，適合高功率應用的QDPAK TSC封裝已注冊為JEDEC標準，通過統一的標準封裝設計和占板面積，推動TSC封裝在新型設計中的廣泛采用。為進一步加快這一轉型，英飛凌還將于2024年發布更多用于車載充電器和DC-DC轉換器的、采用QDPAK TSC封裝的車規級器件，例如750 V CoolSiC?器件和1200 V CoolSiC?器件等。供貨情況650 V CoolMOS CFD7A器件采用了QDPAK封裝，共有兩個版本，分別采用了頂部冷卻（TSC）封裝和底部冷卻（BSC）封裝兩種形式。兩個版本現在均可訂購。關于英飛凌英飛凌科技股份公司是全球功率系統和物聯網領域的半導體領導者。英飛凌以其產品和解決方案推動低碳化和數字化進程。該公司在全球擁有約58,600名員工，在2023財年（截至9月30日）的營收約為163億歐元。英飛凌在法蘭克福證券交易所上市（股票代碼：IFX），在美國的OTCQX國際場外交易市場上市。英飛凌中國英飛凌科技股份公司于1995年正式進入中國大陸市場。自1995年10月在無錫建立第一家企業以來，英飛凌的業務取得非常迅速的增長，在中國擁有約3,000多名員工，已經成為英飛凌全球業務發展的重要推動力。英飛凌在中國建立了涵蓋研發、生產、銷售、市場、技術支持等在內的完整的產業鏈，并在銷售、技術研發、人才培養等方面與國內領先的企業、高等院校開展了深入的合作。
