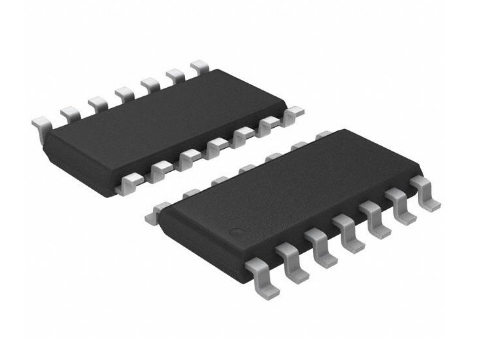

TI(德州儀器)的型號SN74HC08DR屬于邏輯芯片，包含四個獨立雙輸入與門，每個邏輯門以正邏輯執行布爾函數 Y=A * B。

一、TI德州儀器SN74HC08DR的功能特點

1、高速操作：傳播延遲(tpd)在10至50納秒之間，數據速率最高可達28Mbps，適合高速數字信號處理。

2、寬工作電壓范圍：供電電壓范圍為2V至6V，使其能夠適應多種電源環境。

3、寬工作溫度范圍：能夠在-40°C至85°C的溫度范圍內穩定工作，適用于不同環境條件。

4、低功耗：與LSTTL邏輯IC相比，SN74HC08DR能夠顯著降低功耗。

5、支持大扇出能力：能夠支持多達10個LSTTL負載的扇出。

6、標準CMOS輸入：具有高阻抗輸入，通常模擬為輸入到地的電阻與電氣特性中給出的輸入電容并聯。

7、平衡CMOS推挽輸出：允許設備吸收和提供相似的電流，驅動能力可以產生快速邊沿進入輕負載。

8、輸入漏電流低：在VCC或0V下，輸入漏電流在6V時為±0.1μA。

9、封裝類型：提供多種封裝選項，如SOIC-14、SSOP-14、PDIP-14等。

10、ESD保護：具有靜電放電保護功能，增強了器件的耐用性和可靠性。

二、TI德州儀器SN74HC08DR的應用領域

SN74HC08DR是一款四路二輸入與門芯片，其主要應用領域如下：

1、數字邏輯電路：由于其基本的邏輯門功能，SN74HC08DR可以用于構建各種復雜的數字邏輯電路。

2、計算機系統：在計算機系統的主板或外圍設備中，用于實現數據選擇、狀態判斷等邏輯功能。

3、通信設備：在通信設備中，用于處理和控制信號，確保數據傳輸的準確性。

4、工業控制系統：在工業自動化和控制系統中，用于實現邏輯控制和信號處理。

5、電源管理：在電源管理系統中，用于控制電源的正常信號和使能數字信號。

6、汽車電子：在汽車電子系統中，用于邏輯控制和信號處理，如電機控制器的復位信號。

7、消費電子：在各種消費電子產品中，如家用電器、音頻視頻設備等，用于邏輯控制和信號處理。

三、TI德州儀器SN74HC08DR的中文參數

品牌：TI(德州儀器)

產品分類：邏輯芯片

封裝：SOIC-14

包裝：整包裝

邏輯類型：與門

電路數：4

輸入數：2

特性：-

電壓-供電：2V~6V

電流-靜態(最 大值)：2μA

電流-輸出高、低：5.2mA,5.2mA

邏輯電平-低：0.5V~1.8V

邏輯電平-高：1.5V~4.2V

不同V、最 大CL時最 大傳播延遲：17ns@6V,50pF

工作溫度：-40℃~85℃

安裝類型：表面貼裝型

基本產品編號：SN74HC08

HTSUS：8542.39.0001

四、TI德州儀器SN74HC08DR的引腳圖

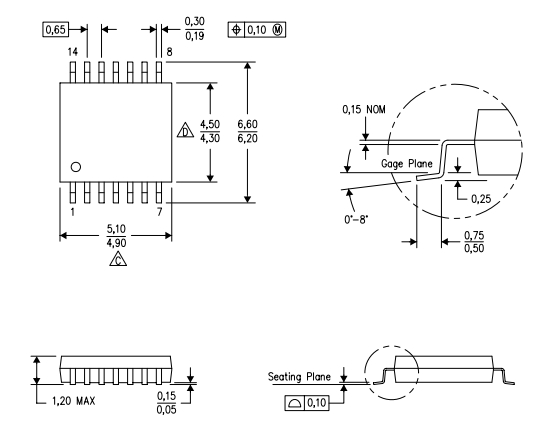

五、TI德州儀器SN74HC08DR的封裝圖

六、TI德州儀器SN74HC08DR的原理圖
