描述

新型汽車設計均采用48V電源系統，以減少車輛電纜線束中的功率損耗并減輕重量。但在滿足EMC規范方面，48V電源設計正面臨挑戰。只有周全的組件放置和PCB布局，配合以頻率擴頻（FSS）等技術，才可能滿足規范要求。

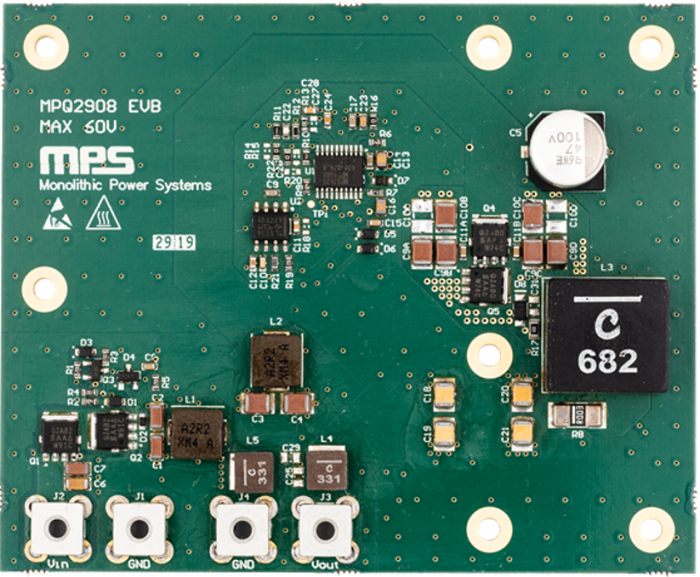

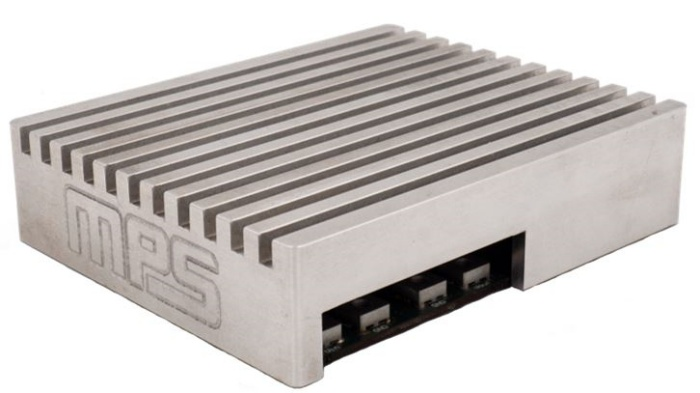

本參考設計提供的48V至12V降壓變換器能夠提供15A電流，同時符合CISPR-25 等級5 EMC標準。

符合AEC-Q100標準

4V至60V寬工作輸入范圍

雙N-溝道MOSFET驅動器

0.8V基準電壓，全溫范圍內精度為±1.5％

低壓差操作：最大占空比為99.5％

可調頻率范圍：100kHz至1000kHz

外部同步時鐘范圍：100kHz至1000kHz

180o異相SYNCO引腳

可調軟啟動（SS）

電源正常（PG）輸出電壓監控器

可選逐周期電流限制

輸出過壓保護（OVP）

過流保護（OCP）

具有外部電源選項的內部LDO

可調強制連續導通工作模式（CCM）和高級異步調制模式（AAM）

采用TSSOP20-EP和QFN-20（3mmx4mm）封裝

采用側面鍍錫封裝

外部頻率擴頻調制（FSS）

外部輸入過壓保護（OVP）

外部反極性保護（RPP）

1.2 應用

汽車電源系統

工業系統

1.3 功能框圖

該款降壓變換器具有48V標稱輸入、12V/15A輸出能力、輸入EMI濾波器、RPP、OVP以及FSS調制功能。

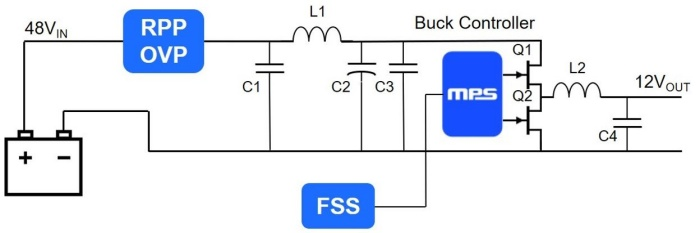

圖1: 功能框圖

1.4 相關解決方案

表1: MPS解決方案

1.5 系統規格表

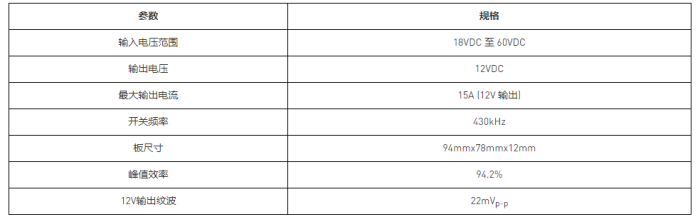

表 2: 系統規格

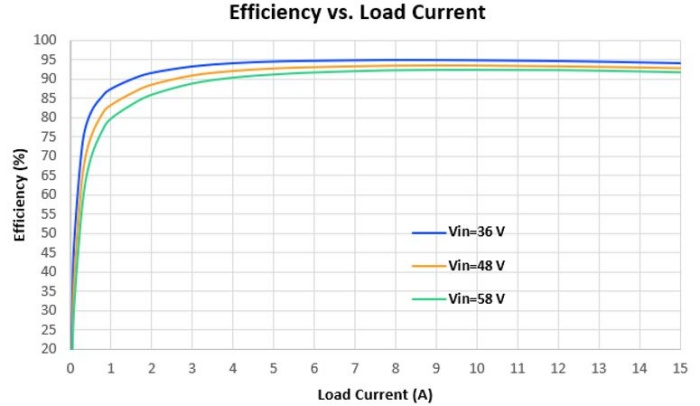

圖2: 負載調整率

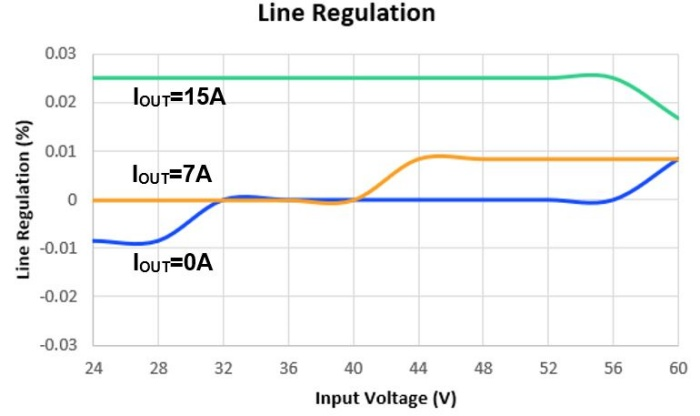

圖3: 線性調整率

圖5: 瞬態過壓測試-圖6：冷車啟動測試
