AP9523方案亮點

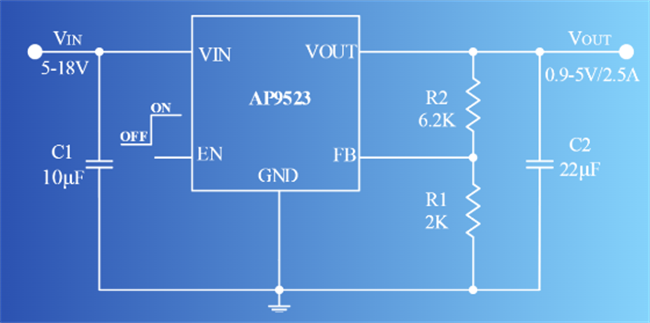

外圍精簡:僅需2顆輸入輸出電容和2顆輸出電壓調節電阻;
布板簡單:內部集成電感和BST電容,無需考慮開關節點布線問題;

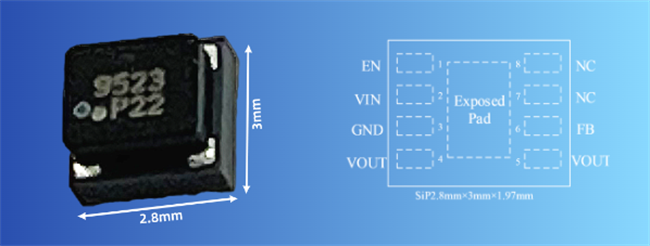

高功率密度:最高轉換效率93%,SiP2.8mm×3mm×1.97mm封裝實現12.5W輸出功率;
快速瞬態響應:采用Neo-COT架構實現快速瞬態響應;
全面智能保護:輸入欠壓鎖定、逐周期限流、輸出短路保護、過溫保護等。

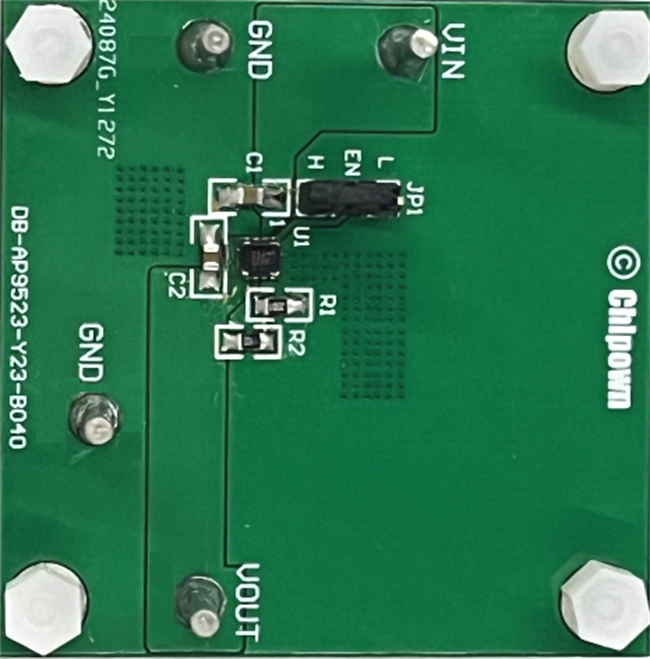

DEMO實物圖

測試數據

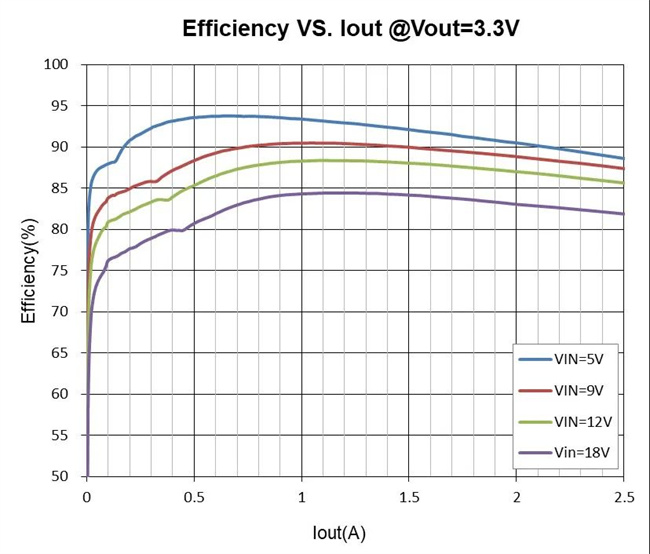

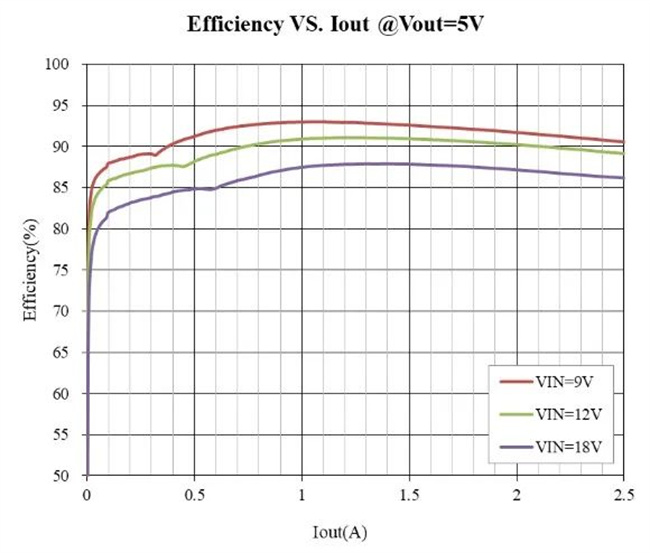

1效率測試
測試條件:VIN=5/9/12/18V,
VOUT=3.3/5V, IOUT=0~2.5A


2溫升測試
測試條件:VIN=12V, VOUT=5V,
IOUT=2.5A,環境溫度25℃,Demo半開放、無風環境
測試結果:模塊表面最高溫度記錄為殼溫

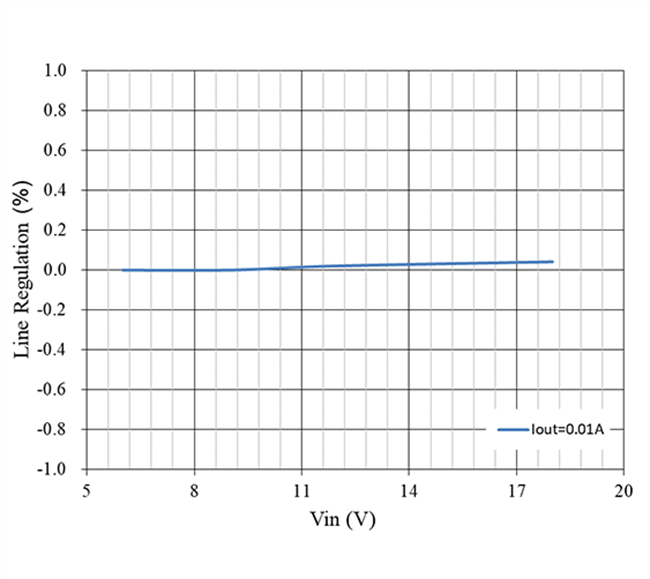

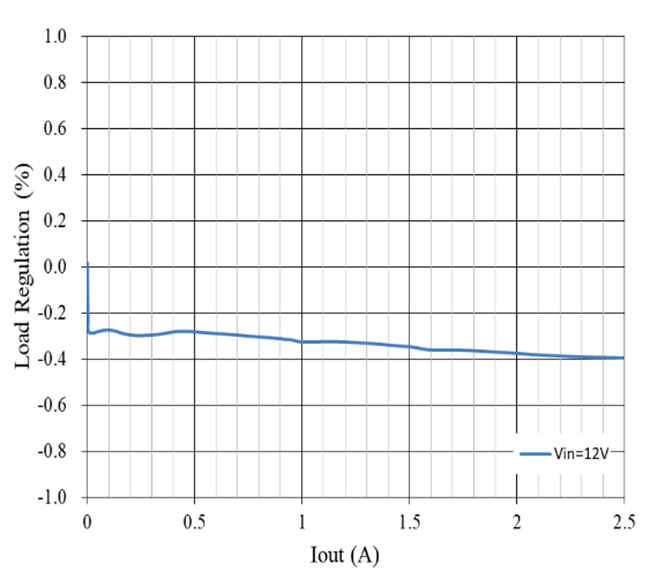

3 線性調整率和負載調整率
測試條件:VIN=5/9/12/18V, VOUT=5V,
IOUT=0~2.5A

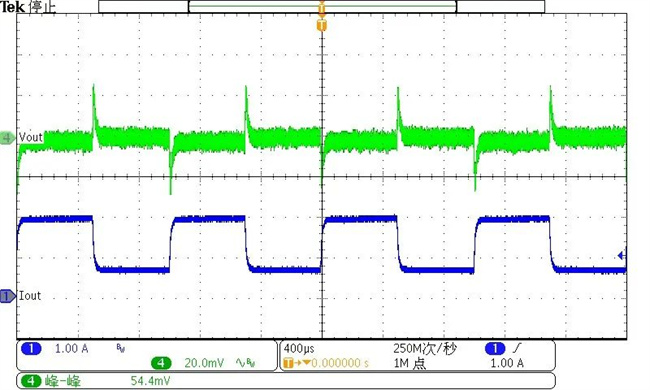

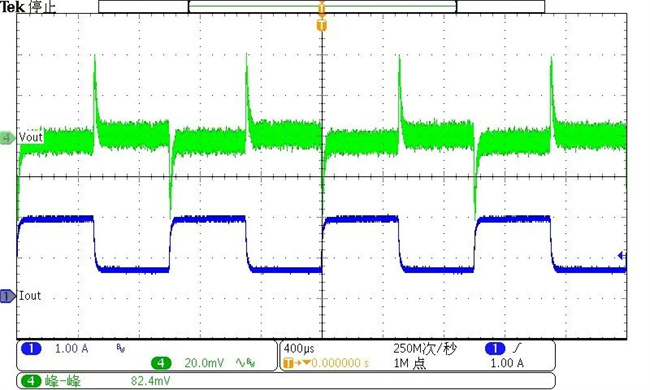

4動態響應和紋波
測試條件:VIN=12V, VOUT=3.3/5V,
IOUT=0.625A~1.875A
測試結果:動態響應VPP =54.4mV, 82.4mV

VOUT=3.3V

VOUT=5V

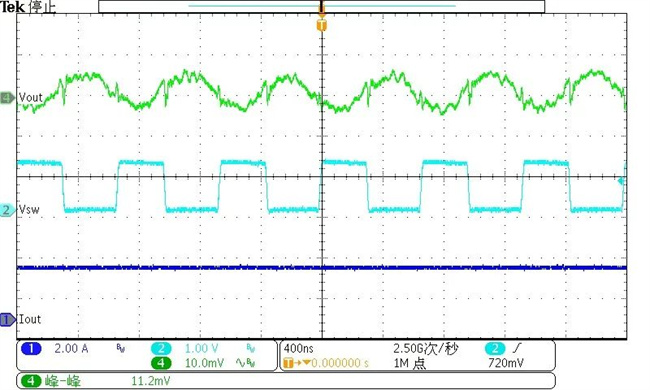

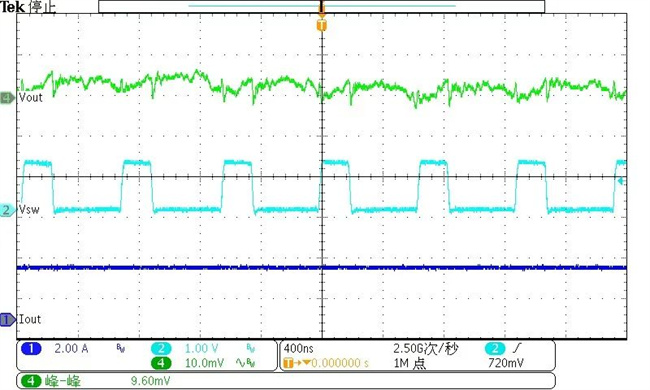

測試條件:VIN=12V, VOUT=3.3/5V,
IOUT=2.5A
測試結果:紋波VPP =9.6mV, 11.2mV

VOUT=3.3V

VOUT=5V

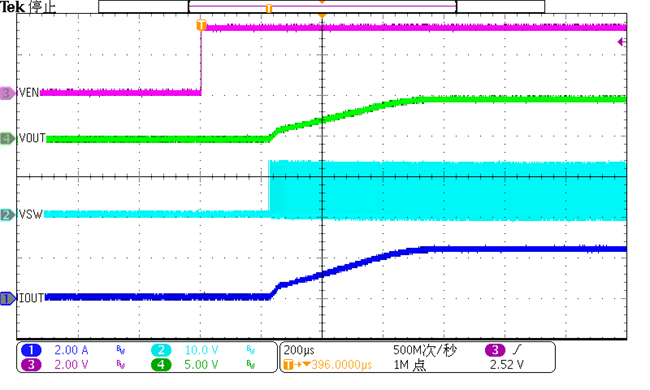

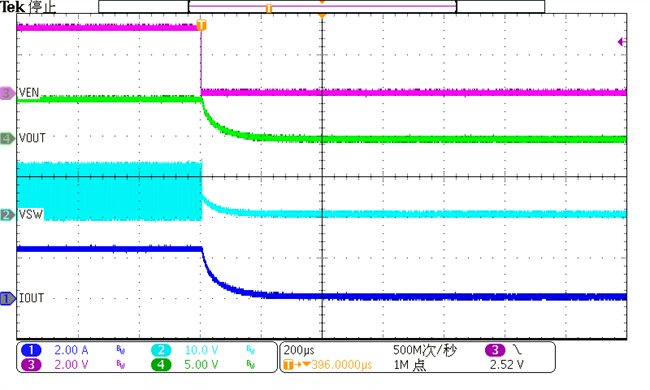

5帶載啟動和關斷
測試條件:VIN=12V, VOUT=5V, IOUT=2.5A

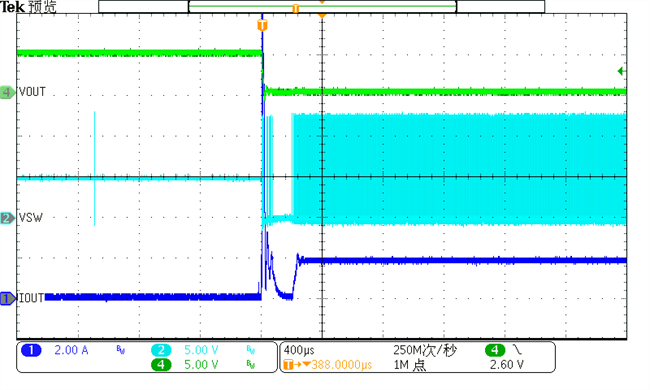

6短路保護和恢復
測試條件:VIN=12V, VOUT=5V

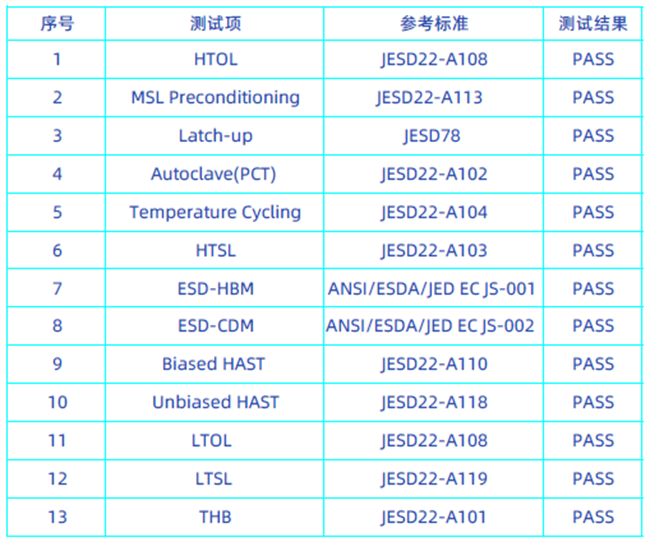

7可靠性測試

應用要點
① 輸入電容靠近VIN和GND引腳放置。
② 為了增強芯片抗干擾性,提高環路穩定性,F(xiàn)B下偏電阻R1建議≤2kΩ。
③EN引腳為高有效,耐高壓19V,可以直接接到VIN,不允許懸空。
