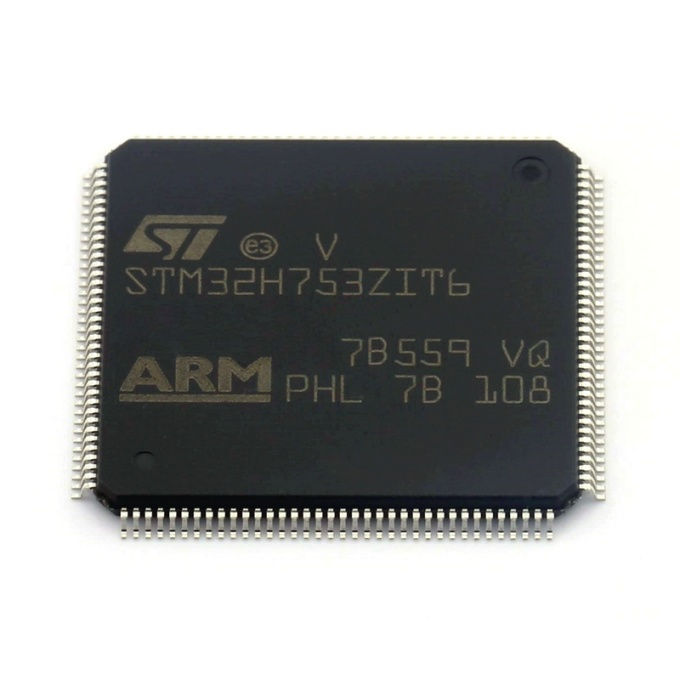

意法半導體STM32H753ZIT6微控制器的優缺點、參數、應用及引腳封裝圖

來源：意法半導體| 發布日期：2023-12-21 14:32

ST(意法半導體)的型號STM32H753ZIT6屬于32位MCU微控制器，采用高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達480MHz。Cortex?-M7內核具有浮點單元(FPU)，支持Arm?雙精度(符合IEEE 754)和單精度數據處理指令和數據類型。STM32H753xI設備支持全套DSP指令和內存保護單元(MPU)，以增強應用程序的安全性。

STM32H753xI設備包含高速嵌入式存儲器，具有2兆字節的雙組閃存、高達1兆字節的RAM(包括192兆字節的TCM RAM、高達864兆字節的用戶SRAM和4兆字節的備份SRAM)，以及連接到APB總線、AHB總線、，2x32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。

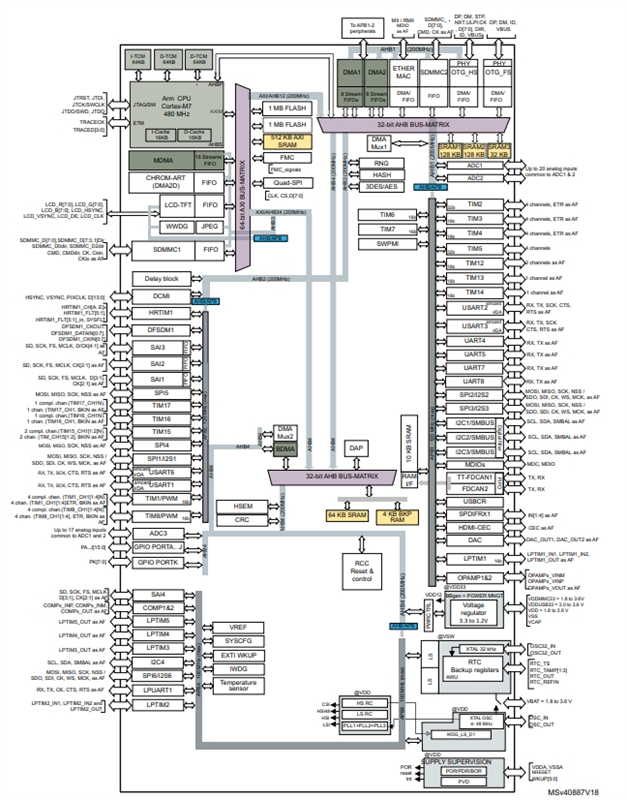

STM32H753xI設備包含提供三個ADC、兩個DAC、兩個超低功耗比較器、一個低功耗RTC、一個高分辨率計時器、12個通用16位計時器、兩個用于電機控制的PWM計時器、五個低功耗計時器、一個真隨機數發生器(RNG)和一個加密加速單元。該設備支持用于外部∑-Δ調制器(DFSDM)的四個數字濾波器。它們還具有標準和高級通信接口。

STM32H753ZIT6的功能特點

1、高性能處理器：搭載了一顆Cortex-M7內核，最高主頻為480MHz，提供強大的處理能力，適用于高性能應用場景。

2、大容量存儲器：擁有2MB的Flash存儲器和1MB的RAM，可以存儲大量的程序代碼和數據，提供靈活的資源管理。

3、多種外設接口：提供了豐富的外設接口，包括USB、UART、SPI、I2C、PWM等，方便連接各種外部設備和傳感器。

4、多通道DMA控制器：內置多通道DMA控制器，支持高速數據傳輸，提高系統效率。

5、多種功耗模式：支持多種功耗模式，包括運行模式、休眠模式和停機模式等，可以根據實際需求靈活調整功耗，延長電池壽命。

6、安全性強：具備硬件加密和校驗功能，支持安全引導和代碼保護，保障系統安全性和數據完整性。

STM32H753ZIT6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

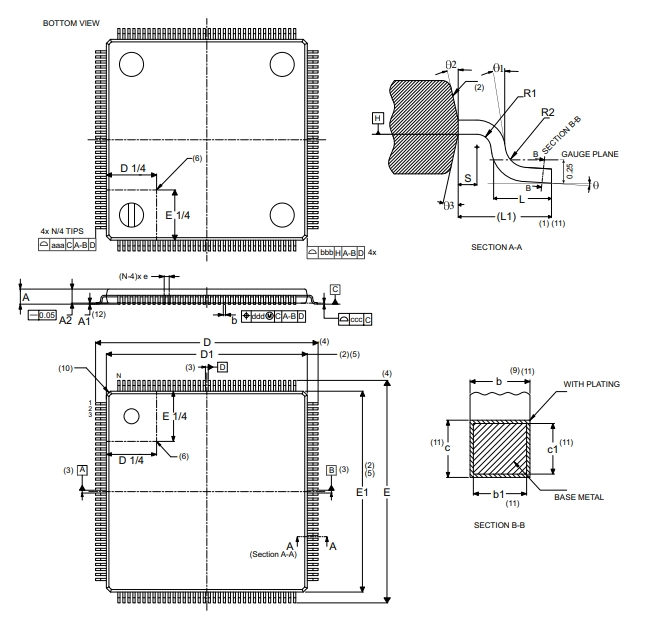

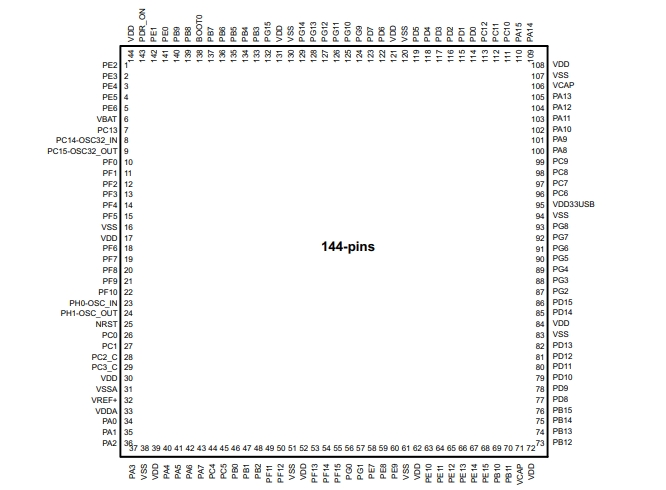

封裝：144-LQFP(20x20)

包裝：托盤
