ST(意法半導體)的型號STM32F071CBT6TR屬于32位MCU微控制器，集成了高性能Arm?Cortex?-M0 32位RISC核心，工作頻率高達48MHz，高速嵌入式存儲器(高達128千字節的閃存和16千字節的SRAM)，以及廣泛的增強外設和I/o。

STM32F071CBT6TR提供標準通信接口(兩個I 2c，兩個SPI/一個I2S，一個HDMI CEC和四個usart)，一個12位ADC，一個帶兩個通道的12位DAC，七個16位計時器，一個32位計時器和一個高級控制PWM計時器。STM32F071CBT6TR微控制器工作在-40到+85°C和-40到+105°C的溫度范圍內，從2.0到3.6 V電源。一套全面的省電模式允許設計低功耗應用程序。

STM32F071CBT6TR的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

系列：STM32F0

是否無鉛：Yes

安裝類型：表面貼裝

封裝/外殼：LQFP48_7X7MM

工作溫度：-40℃~+85℃

接口：HDMI-CEC, I2C, IrDA, LINbus, SPI, UART/USART

零件狀態：Active

CPU內核：ARM Cortex-M0

核心尺寸：32-位

主頻速度(Max)：48MHz

I/O數：37

程序空間容量：128KB

程序空間類型：閃存

工作電壓(范圍)：1.65V~3.6V

內存RAM容量：16x8KB

內核規格：32Bit

STM32F071CBT6TR的功能特點

1、核心：Arm?32位Cortex?-M0 CPU，頻率高達48兆赫茲；

2、記憶：

(1)64kb ~ 128kb的Flash內存；

(2)16kbytes的SRAM與HW奇偶校驗。

3、CRC計算單元；

4、復位和電源管理：

(1)數字和I/O電源：VDD = 2.0 V ~ 3.6 V；

(2)模擬電源：VDDA = VDD至3.6 V；

(3)已選I/o：VDDIO2 = 1.65 V ~ 3.6 V；

(4)開機/關機復位(POR/PDR)；

(5)可編程電壓檢測器(PVD)；

(6)低功耗模式：休眠、停止、待機；

(7)VBAT供應RTC和備份寄存器。

5、時鐘管理：

(1)4至32兆赫的晶體振蕩器；

(2)校準的RTC 32khz振蕩器；

(3)內部8MHz RC與x6鎖相環選項；

(4)內部40khz RC振蕩器；

(5)內部48mhz振蕩器自動基于ext.同步的修剪。

STM32F071CBT6TR的應用領域

STM32F071CBT6TR是一款微控制器芯片，其主要應用領域如下：

1、工業自動化：STM32F091CCT6TR具有高性能、豐富的外設和靈活的通信接口，適用于工業自動化應用，如工廠自動化控制系統、機器人控制、過程控制等。

2、智能家居：STM32F091CCT6TR具有低功耗和多種通信接口，非常適合用于智能家居設備的控制和連接，例如智能照明系統、智能門鎖、智能家電等。

3、汽車電子：STM32F091CCT6TR具有高溫工作能力和豐富的外設接口，可以用于汽車電子控制單元(ECU)、儀表盤控制、車載娛樂系統等。

4、醫療設備：STM32F091CCT6TR具有低功耗、高性能和豐富的接口，適用于醫療設備的控制和數據處理，例如便攜式醫療設備、心電圖儀、血壓計等。

5、安防系統：STM32F091CCT6TR具有豐富的外設和通信接口，可用于安防系統中的報警控制、視頻監控、門禁系統等。

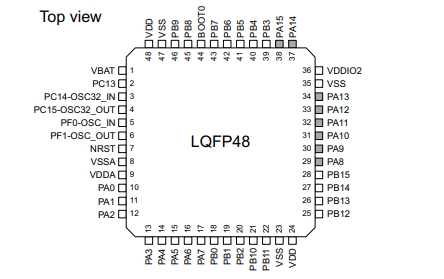

STM32F071CBT6TR的引腳圖

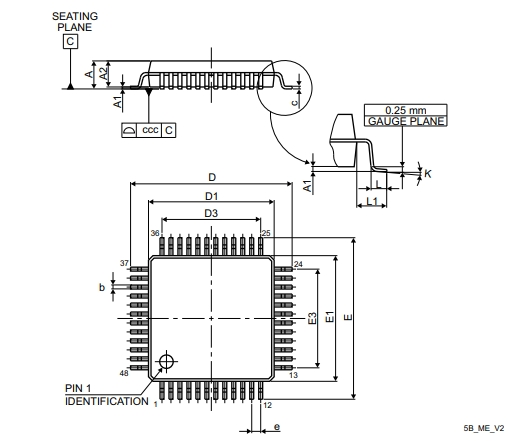

STM32F071CBT6TR的封裝圖

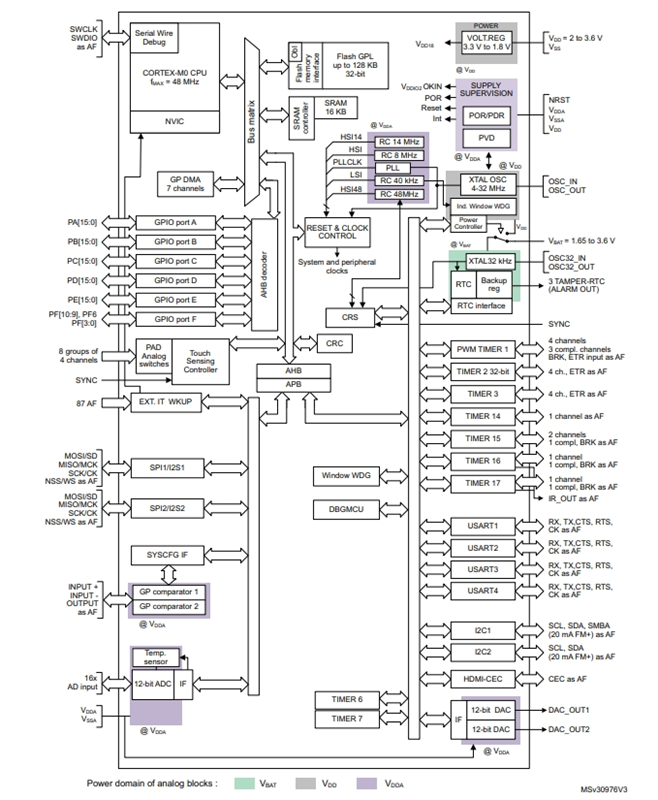

STM32F071CBT6TR的原理圖

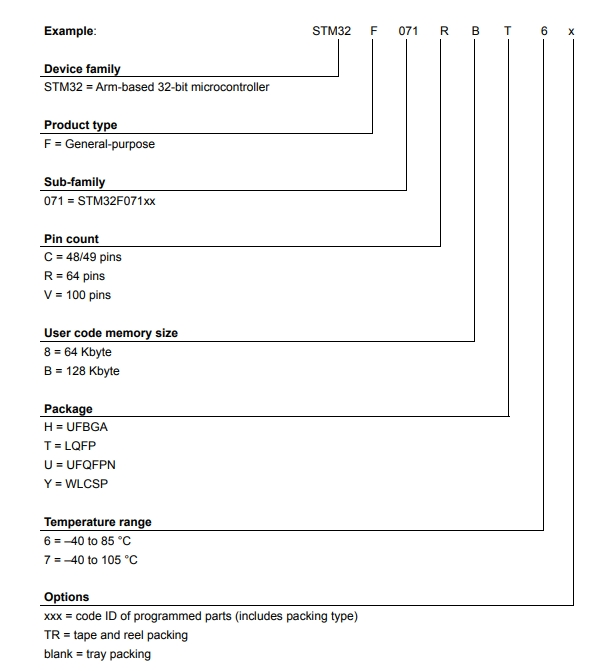

STM32F071CBT6TR的型號解釋圖
