ST(意法半導體)的型號STM32F103R6T7A屬于32位MCU微控制器，集成了高性能ARM?Cortex?-M3 32位RISC核心，工作在72MHz頻率下，高速嵌入式存儲器(高達32千字節的閃存和高達6千字節的SRAM)，以及廣泛的增強I/ o和連接到兩個APB總線的外設。

STM32F103R6T7A提供兩個12位adc，三個通用16位定時器和一個PWM定時器，以及標準和高級通信接口：最多兩個i2c和spi，三個usart，一個USB和一個CAN。

STM32F103R6T7A低密度性能線系列工作在2.0至3.6 V電源。它可在-40到+85°C的溫度范圍和-40到+105°C的擴展溫度范圍。一套全面的省電模式允許設計低功耗應用程序。

STM32F103R6T7A的功能特點

1、高性能：STM32F103R6T7A采用了ARM Cortex-M3內核，主頻最高可達72MHz，具備高性能的處理能力，可以滿足復雜應用的需求。

2、豐富的外設：STM32F103R6T7A集成了各種豐富的外設模塊，包括多個通用定時器、高級定時器、多通道10位ADC以及多個串行通信接口(如USART、SPI、I2C等)，這些外設模塊可以提供多種接口和功能，方便開發者在應用中實現各種功能需求。

3、低功耗設計：STM32F103R6T7A采用了低功耗設計，包括多種低功耗模式和休眠模式，可以在需要時降低功耗，從而延長電池壽命，適用于要求低功耗的應用領域。

4、大容量閃存與RAM：STM32F103R6T7A內置了256KB的閃存和32KB的RAM，可以存儲大量的代碼和數據，提供足夠的空間進行應用開發。

5、強大的調試和測試功能：STM32F103R6T7A支持多種調試和測試功能，如SWD(Serial Wire Debug)接口、JTAG接口、硬件斷點和數據監視等，開發者可以方便地進行調試和測試工作，提高開發效率。

STM32F103R6T7A的應用領域

STM32F103R6T7A是一款32位ARM Cortex-M3內核的微控制器，其主要應用領域如下：

1、工業自動化：STM32F103R6T7A可以用于控制各種工業機械和設備，如PLC(可編程邏輯控制器)、電機控制和傳感器接口等。它具有高性能和低功耗的特點，可以滿足工業環境的要求。

2、智能家居：STM32F103R6T7A可以作為智能家居系統的控制器，用于控制和管理各種家電設備、照明系統、安全監控和能源管理等。它支持多種通信接口，如UART、SPI和I2C，可以與各種傳感器和外圍設備進行通信。

3、消費電子：由于STM32F103R6T7A具有豐富的外設和高性能特點，它也被廣泛應用于消費電子產品，如智能手機、平板電腦、音頻設備和游戲控制器等。它能夠處理復雜的圖形和音頻數據，并支持多種通信接口和顯示設備。

4、醫療設備：STM32F103R6T7A可以在醫療設備中用作控制器，如醫療監測設備、手術器械和醫療診斷系統等。它具有高精度和可靠性，可以處理復雜的數據和算法，同時支持多種通信接口和傳感器接口。

5、工業測量和控制：STM32F103R6T7A可以用于各種工業測量和控制領域，如溫度測量、壓力控制和流量計等。它具有高精度和多通道的特點，可以實時處理和反饋數據，并支持模擬和數字信號的轉換。

STM32F103R6T7A的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

程序存儲容量：32KB(32K x 8)

程序存儲器類型：閃存

封裝：64-LQFP(10x10)

RAM大?。?0K x 8

包裝：托盤

電壓-供電(Vcc/Vdd)：2V ~ 3.6V

商品標簽：通用類MCU

數據轉換器：A/D 16x12b

核心處理器：ARM Cortex-M3

振蕩器類型：內部

內核規格：32-位

工作溫度：-40°C ~ 105°C(TA)

速度：72MHz

安裝類型：表面貼裝型

連接能力：CANbus，I2C，IrDA，LIN，SPI，UART/USART，USB

基本產品編號：STM32F103

外設：DMA，電機控制 PWM，PDR，POR，PVD，PWM，溫度傳感器，WDT

I/O數：51

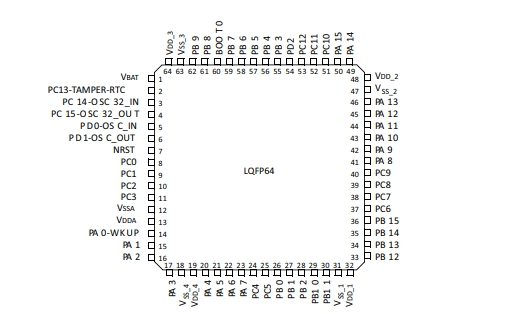

STM32F103R6T7A的引腳圖

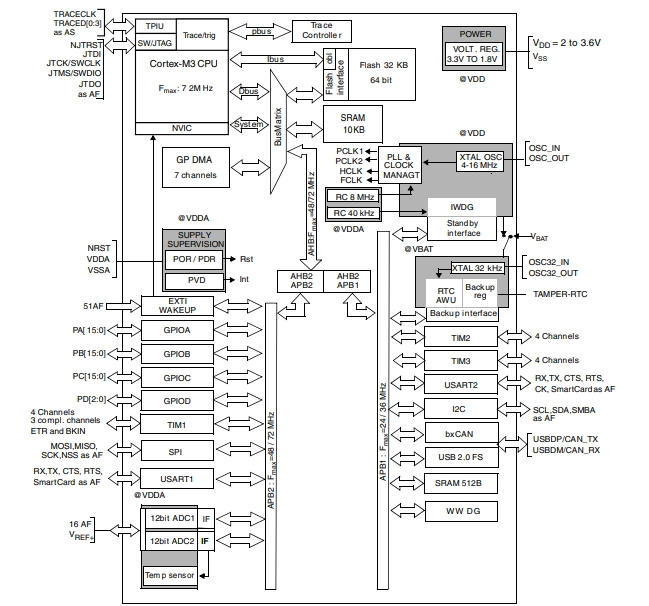

STM32F103R6T7A的原理圖

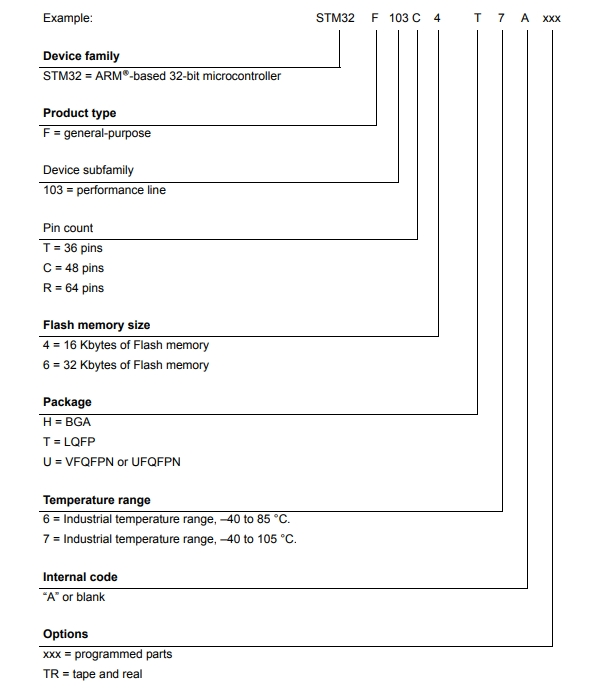

STM32F103R6T7A7的型號解釋圖
