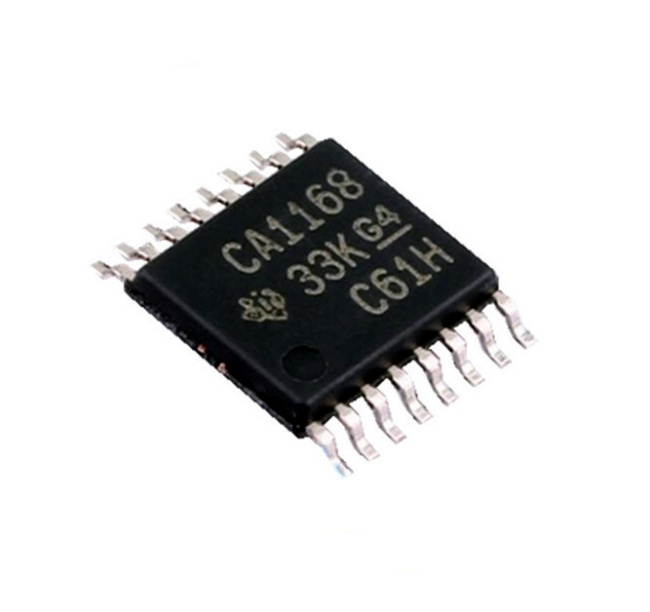

今天我們將為大家介紹一款備受關注的接口芯片——德州儀器SN75C1168PWR。這款芯片在通信領域扮演著重要的角色，它不僅具備高性能和穩定性，還能提供全面的接口支持。讓我們一起深入了解這一令人期待的技術吧！

德州儀器SN75C1168PWR雙驅動器和接收器是為平衡傳輸線設計的集成電路。這些設備符合TIA/EIA-422-B和ITU建議V.11。

SN75C1168PWR結合了雙3態差分線路驅動器和3態差分線接收器，由單個5V電源供電。SN75C1168PWR驅動器具有單獨的高激活。

特征

符合或超過TIA/EIA-422-B標準和ITU建議V.11

BiCMOS工藝技術

低電源電流要求：最大9 mA

低脈沖傾斜

接收器輸入阻抗。17 k?TTyp

接收器輸入靈敏度。±200 mV

接收器共模輸入電壓范圍為?7 V至7 V

通過單個5V電源運行

無故障通電/斷電保護

差分輸入/輸出：支持RS-485和RS-422標準，最高傳輸速率為20Mbps。

電源電壓范圍：3V至5.5V。

工作溫度范圍：-40℃至85℃。

支持自動控制方向功能。

內置過電流保護和ESD保護。

應用

工業自動化

通信設備

安防監控

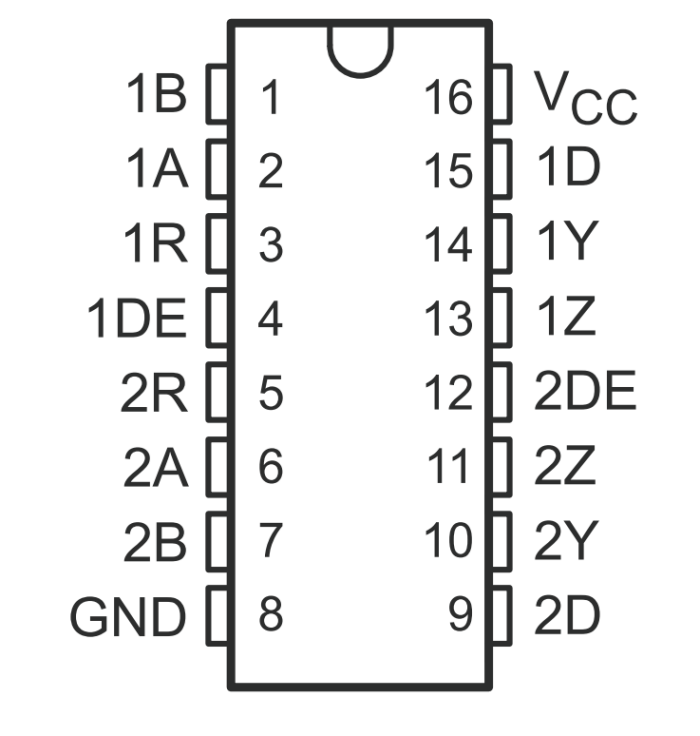

引腳圖

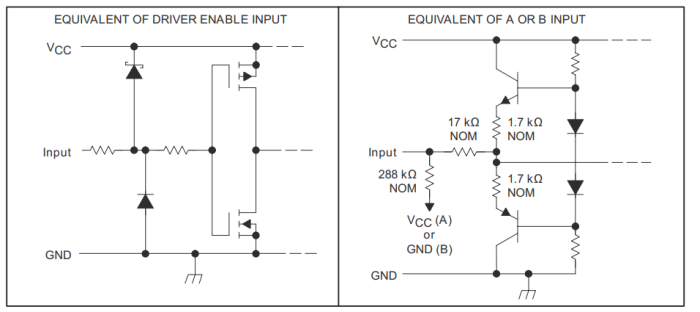

輸入示意圖

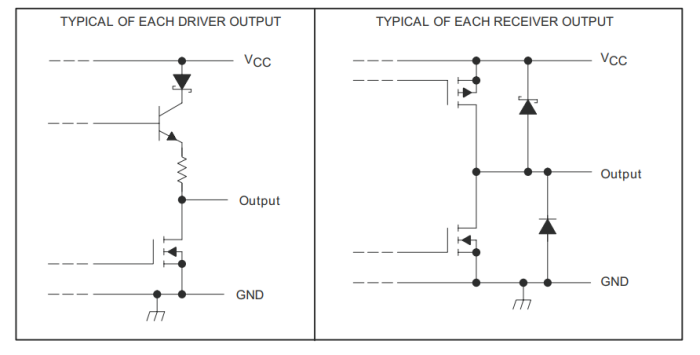

輸出示意圖
