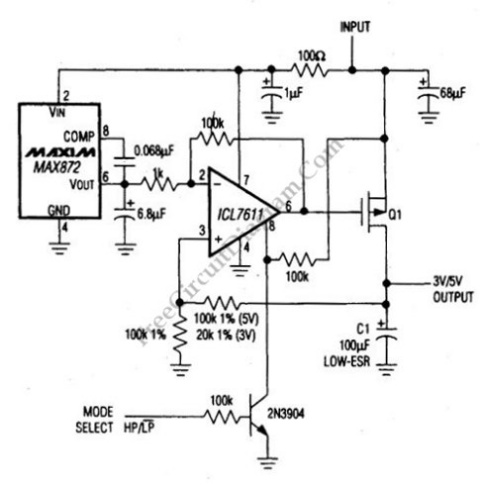

基于美信ICL7611和美信MAX872的線性穩壓器電路圖
該線性穩壓器電路提供從電池源到電源微控制器系統的電池電壓調節。可以通過在反饋路徑中選擇正確的電阻值來選擇輸出。
當今的許多微控制器都具有斷電或省電模式，并且該電路通過在其輸入上提供低功耗模式控制來適應此功能。
通過使用該線性穩壓器電路，可以使用三節鎳鎘、鎳氫或鋰電池產生 3V/3.3V 輸出電壓，或使用一節 9V 電池組產生 5V 輸出。
該電路使用ICL7611微功耗運算放大器和MAX872電壓基準。該穩壓器可用于替代電荷泵或開關穩壓器。該電路的壓差特性取決于 Q1 的特性。
當該電路用于低電壓（如三芯電池）時，Q1 的柵極閾值電壓必須低于最低電池電壓。
總之，該電路適用于 3V 至 15V 的輸入電壓范圍。該電路有兩種模式：高功率模式和低功率模式，可以通過模式選擇輸入處的邏輯進行選擇。
當 Vin 為 6.5V 時，在高功率模式下工作時的靜態電流為 70μA，在低功耗模式下使用時靜態電流降至 40μA。
該電路在低功耗模式下的最大負載功率為5mA，在高功率模式下的最大負載功率為1A。
