ADI亞德諾生產的MAX487ESA是用于RS-485與RS-422通信的低功耗收發器，MAX487ESA具有一個驅動器和一個接收器。MAX487ESA具有限擺率驅動器，可以減小EMI，并降低由不恰當?shù)慕K端匹配電纜引起的反射。實現最高250kbps的無差錯數據傳輸。

MAX487ESA收發器在驅動器禁用的空載或滿載狀態下，吸取的電源電流在120μA至500uA之間。

MAX487ESA具有低電流關斷模式，僅消耗0.1μA電流。所有器件都工作在5V單電源下。驅動器具有短路電流限制，并可以通過熱關斷電路將驅動器輸出置為高阻狀態，防止過度的功率損耗。接收器輸入具有失效保護特性，當輸入開路時，可以確保邏輯高電平輸出。

MAX487ESA具有四分之一單位負載的接收器輸入阻抗，使得總線上最多可以有128個MAX487收發器。MAX487ESA為半雙工應用設計。

優缺點

低功耗最大程度減少散熱、降低系統成本

120μA至500μA靜態電流

0.1μA關斷電流

5V單電源供電

限擺率驅動器(MAX483/MAX487/MAX488和MAX489)

數據率高達250kbps

不受限驅動器：數據率高達2.5Mbps

集成保護提高系統可靠性

短路限流驅動器

集成熱關斷

接收器失效保護，防止輸入開路

保證邏輯高電平

1/4單位負載(僅限MAX487/ MAX1487)允許同一總線上掛接多達128片器件

48kΩ接收器輸入電阻

應用

工業控制局域網

電平轉換器

低功耗RS-485收發器

用于EMI敏感應用的收發器

低功耗RS-422收發器

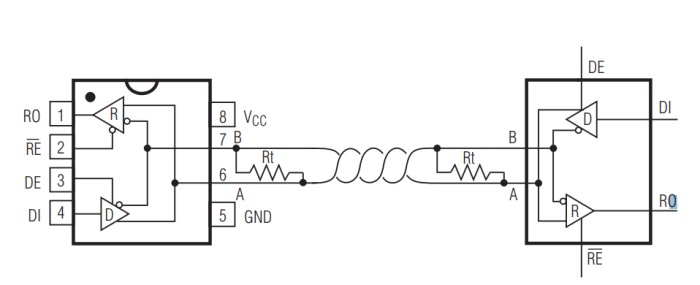

典型工作電路

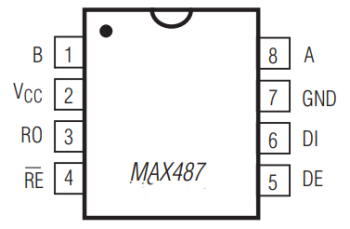

引腳

驅動器/接收器時序測試電路
