LM2596是一種常用的可調穩壓電路芯片，它具有高效率、穩定的特點，適用于各種電源供電或電池供電場景。本文將詳細解析LM2596的原理圖設計和電路工作原理。

LM2596采用降壓電路的方式實現穩壓功能，其工作原理如下：

輸入電壓通過輸入電感提供給芯片，同時通過輸入二極體以防止電感出現反向電壓；

輸入電壓經過整流濾波電路后，進入開關管；

通過對開關管的控制，使其以一定的頻率打開和關閉，將輸入電壓轉換為脈沖信號；

脈沖信號經過輸出電感濾波后，輸入到輸出電容中，以提供穩定的輸出電壓；

通過反饋電路對輸出電壓進行監測，從而控制開關管的占空比，以保持輸出電壓的穩定。
LM2596關鍵元件解析

輸入二極體：用于防止電感反向電壓損壞芯片。

輸入電感：主要用于儲存電能，平滑輸入電流。

整流濾波電路：用于將輸入電壓變為直流電壓，并對電磁干擾進行濾波。

開關管：負責將輸入電壓轉換為脈沖信號。

輸出電感：用于存儲能量，平滑輸出電流。

輸出電容：用于濾波，提供穩定的輸出電壓。

反饋電阻和反饋電容：用于對輸出電壓進行監測和調節。

錯誤放大器：用于判斷輸出電壓與設定值之間的差異，并控制開關管的占空比。
LM2596原理圖分析

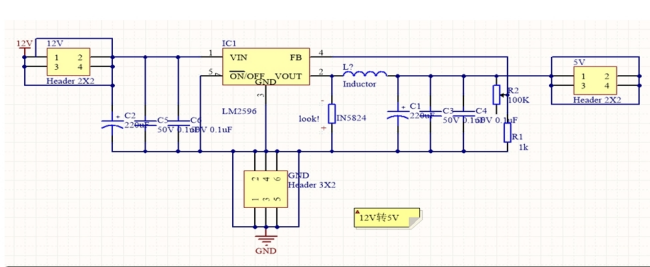

以下是一個基本的LM2596可調穩壓電路原理圖：

該原理圖可分為輸入端、控制端和輸出端三部分進行解析。

輸入端：包括輸入電容、輸入二極體和輸入電感。輸入電容用于儲存能量，輸入二極體用于防止電感反向電壓損壞芯片，輸入電感用于平滑輸入電流。

控制端：包括反饋網絡、錯誤放大器和PWM鎖相環。反饋網絡由反饋電阻和反饋電容組成，用于監測輸出電壓，并將信息反饋給錯誤放大器進行比較。PWM鎖相環用于控制開關管的占空比。

輸出端：包括輸出電容、輸出電感和負載。輸出電容用于濾波，輸出電感用于平滑輸出電流，負載為最終需要供電的電路或設備。
LM2596電路工作過程

當輸入電壓加入后，先經過輸入二極體，并經過整流濾波電路變為直流電壓。

直流電壓進入開關管，根據PWM鎖相環的控制，開關管以一定的頻率打開和關閉，將輸入電壓轉換為脈沖信號。

脈沖信號經過輸出電感濾波后，通過輸出電容輸出給負載。

反饋電路對輸出電壓進行監測，將信息反饋給錯誤放大器。

錯誤放大器判斷輸出電壓與設定值的差異，并與PWM鎖相環協作，調整開關管的占空比。

通過反復調整，輸出電壓最終穩定在設定值，實現穩壓功能。

結論：
本文詳細解析了LM2596可調穩壓電路的原理圖設計和工作原理。LM2596通過控制開關管的占空比，將輸入電壓轉換為穩定的輸出電壓。讀者通過學習和掌握該電路的組成和工作原理，可更好地應用于各種電源供電或電池供電場景，提供穩定可靠的電源供應。
