中微愛芯低壓單/雙通道H橋驅動AiP6133/AiP6137/AiP6138的介紹
H橋（H-Bridge) ，因內部電路結構與H相似而得名，包含四個獨立控制的開關元器件，常用于直流電機的調速、正反轉等。
中微愛芯推出了雙通道H橋電機驅動器芯片AiP6133和單通道H橋電機驅動電路AiP6137/6138，每個H橋的輸出驅動器由N溝道功率MOSFET組成，用于驅動直流電機和其他感性負載，廣泛應用于運動控制類系統。

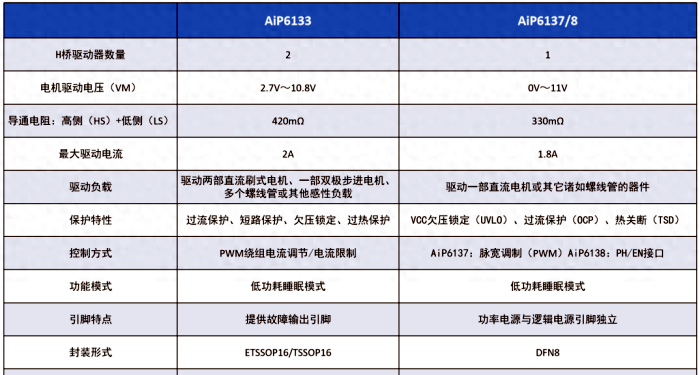

產品特點
功能框圖

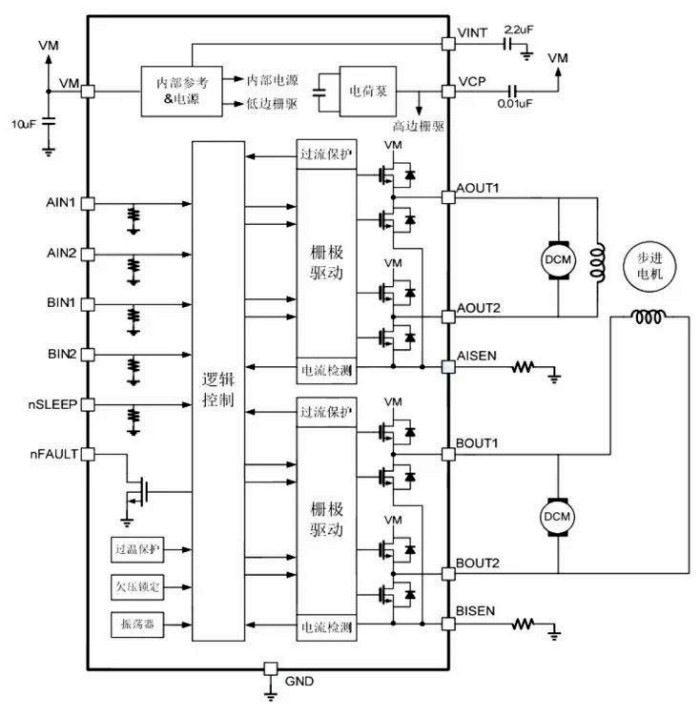

1、AiP6133

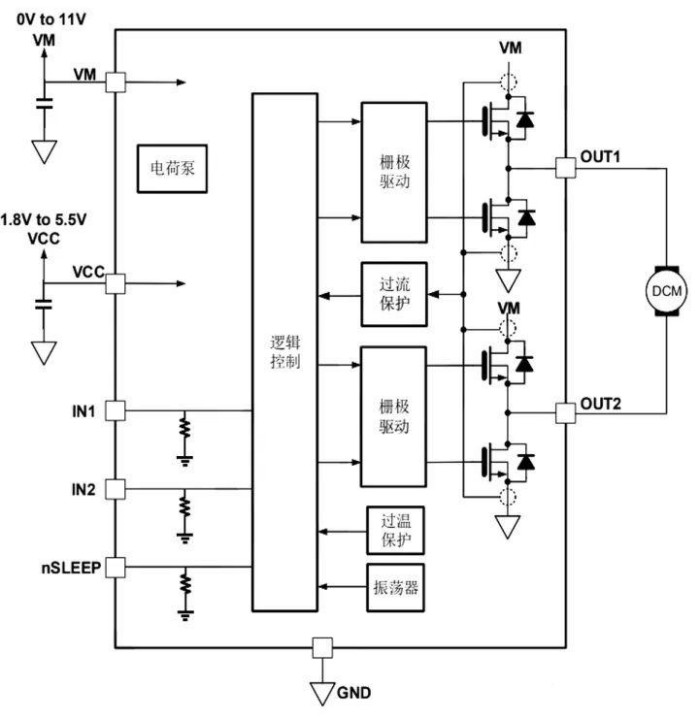

2、AiP6137

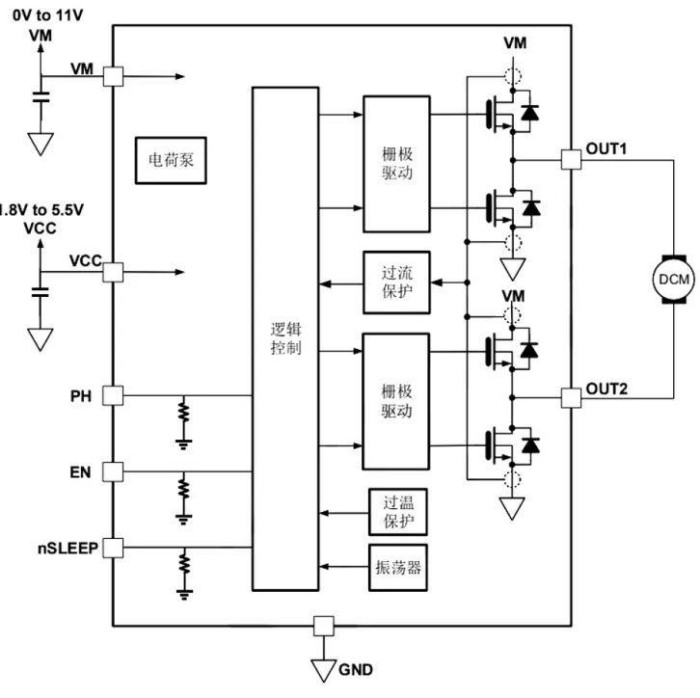

3、AiP6138
引腳排列

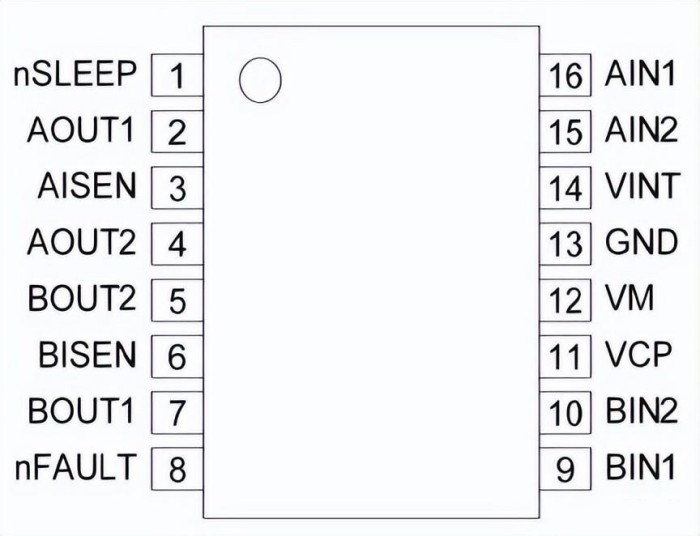

1、AiP6133
ETSSOP16/TSSOP16

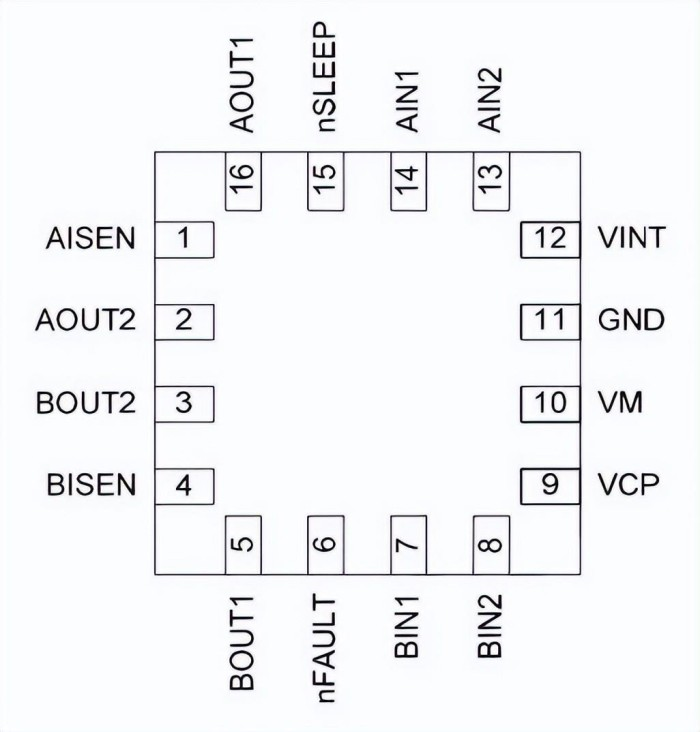

DFN16

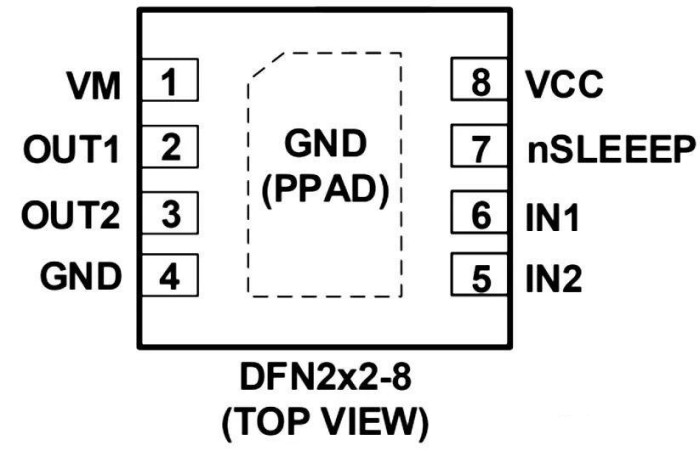

2、AiP6137

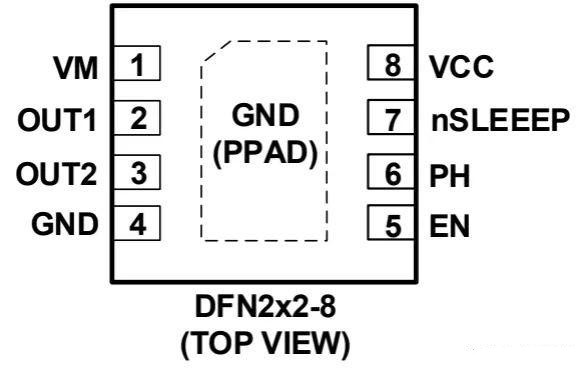

3、AiP6138

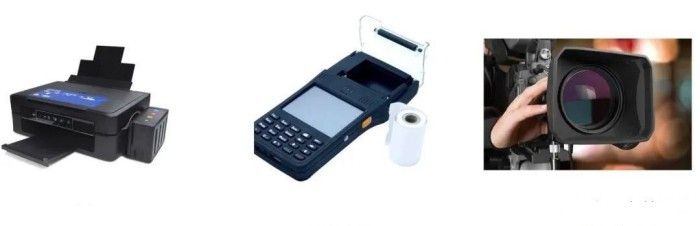

應用場景
中微愛芯生產的AiP613X系列H橋驅動電路擁有低導通電阻、低功耗、配備多種保護功能等產品優勢，可兼容DRV8833/7/8。應用場景廣泛，是工程師值得信賴的高性能芯片！
