凌云CS35L45音頻放大器-集成 DSP 的 H 級升壓 15 V 轉換器的介紹

來源：凌云| 發布日期：2023-11-17 17:52

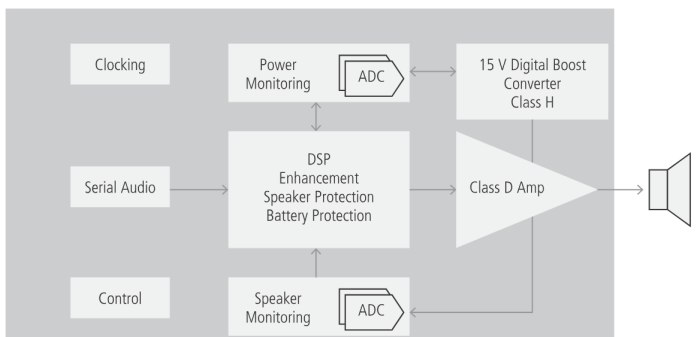

凌云CS35L45 是擁有業界先進的智能升壓放大器解決方案，可在不影響回放音頻質量的情況下，實現移動設備最大音量。該集成電路 (IC) 的硬件平臺結合了 6.8 W D 級單聲道放大器，具有同類放大器中最低的噪聲和靜態功耗。數字控制的 H 級感應升壓轉換器能夠?qū)㈦姵仉妷禾岣咧?15 V，以進行揚聲器回放。

揚聲器保護算法允許放大器安全地驅動高輸出功率，同時確保不超過揚聲器的散熱和漂移極限，從而實現最大響度。具有調音功能的音頻增強算法可提供均衡、壓縮和心理聲學方面的改進，以對揚聲器進行微調，從而提高清晰度、響度和頻率響應，同時保留音頻的音質。領先的電池管理系統適時調整揚聲器、音頻和電池的狀況，在不犧牲音量或音頻質量的前提下智能地調節電池電流。CS35L45 裝于 36-ball WLCSP 封裝中，尺寸僅為 6.5 mm2，是業內最小的智能音頻放大器封裝之一。

參數規格

描述	D 類智能放大器
Vout(V)-Max	15
在 1% THD+N、輸入 8 歐姆電阻時的輸出功率 (W)	6.8
數字信號處理器 (DSP)	是
增強	H 類
通道	單
輸入	I2S； TDM；脈沖密度調制 (PDM)
電源 (V)	2.5-5.5
待機能耗 (mW)	0.043
閑置噪聲 (μVrms)	5
面積 (mm2)	6.5
封裝	36 球 WLCSP
間距 (mm)	0.4
