三極管與MOS管組成的電源開關電路一定是NPN與PMOS管組合么？

PNP與NMOS管可以組合么？

那今天我們就來講解下關于MOS管和三極管之間的一些組合優勢。

在電子電路中，電源開關電路是一種常見的電路配置，用于控制電源的開關操作（一般由三極管和MOS管組合而成）。然而三極管和MOS管之間的組合不僅限于NPN與PMOS管，實際上，還可以使用PNP與NMOS管進行組合。

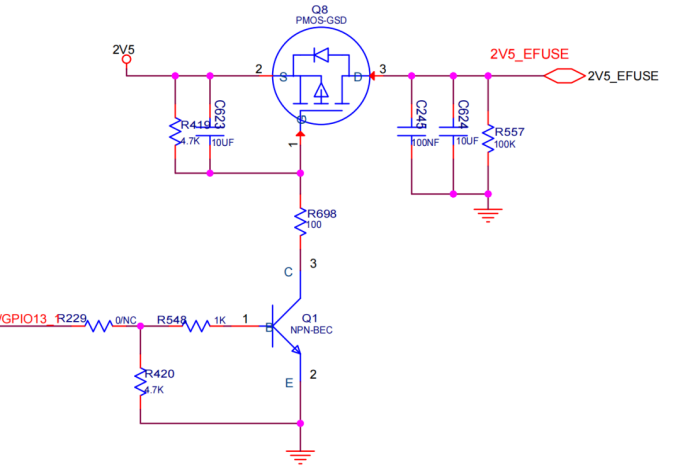

在某些電源開關電路中，NPN和PMOS組合是比較常見的。NPN三極管用于控制基極電流，PMOS管用于控制高電壓或高功率負載。其中NPN三極管用于低電壓和低功率控制信號，而PMOS管用于高電壓和高功率負載。

這種組合適用于需要較高電壓和功率的應用：

電流放大能力：NPN三極管具有較高的電流放大能力，可以提供穩定的控制信號，同時也能夠承受較高的電流負載。

高壓控制能力：PMOS管作為功率開關元件，適用于高壓電源開關電路，能夠承受較高的電壓。

低功耗：NPN與PMOS管之間的電流放大作用，使其可以在較低的功率下完成電源開關操作，降低功耗。

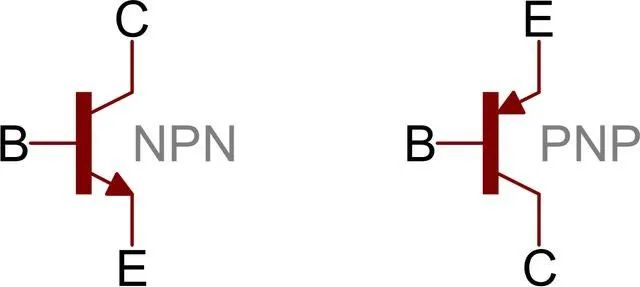

雖然NPN與PMOS管組合在電源開關電路中應用廣泛，但并不意味著PNP與NMOS的組合不可行。

PNP和NMOS，這種組合適用于需要負電壓供電的應用，其中PNP三極管用于負電壓供電，而NMOS管用于控制信號。在一些特殊應用中，如負電源電路和功率逆變器中會經常使用。

低電壓控制能力：PNP與NMOS組合能夠在低電壓條件下實現開關操作，適用于低電壓電源開關電路。

快速開關速度：NMOS管具有較快的開關速度，可以實現快速的開關操作，適用于高頻率應用。

低成本：PNP與NMOS的組合相比于NPN與PMOS的組合，成本更低，大家都知道PMOS較NMOS價格較高，這對于一些成本敏感的應用來說是一個優勢。

不過，PNP與NMOS的組合存在一些挑戰需要克服。

其中一個主要挑戰是其電平轉換問題，原因是NPN與NMOS的電壓極性相反，需要進行電平轉換以實現正確的開關操作（可以通過使用電平轉換電路或者驅動器來解決）。

除了NPN與PMOS以及PNP與NMOS的組合外，也存在其他可能的組合方式：NPN與NMOS、PNP與PMOS。這種組合適用于特殊應用，例如需要高速開關和低功耗的場合。
