圣邦微SGM8544C系列運算放大器的介紹、特性以及引腳應用

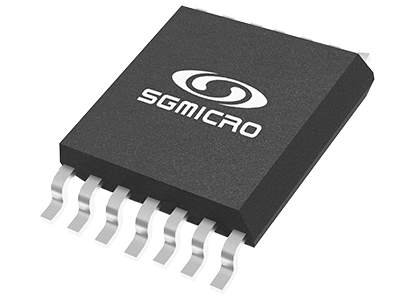

SGM8544C是一款四路、低成本的電壓反饋放大器。該設備可以在2.1V到5.5V的單電源范圍內工作，而每個放大器只消耗46μA的靜態電流。它提供具有寬輸入共模電壓范圍和軌對軌輸出電壓擺動的軌對軌輸入。這一特性使SGM8544C適合于緩沖ASIC。
SGM8544C提供1.1MHz的增益帶寬乘積和0.5pA的超低輸入偏置電流。它非常適合壓電傳感器、積分器和光電二極管放大器。
SGM8544C設計用于廣泛的應用，如電池供電的儀表、安全監測、便攜式系統和低功率系統中的傳感器接口電路。
SGM8544C采用綠色TSSOP-14封裝。它是在擴展的工業溫度范圍（-40℃至+125℃）內指定的。
特征
低成本
輸入偏移電壓：0.8mV（TYP）
超低輸入偏置電流：0.5pA
單位增益穩定
增益帶寬乘積：1.1MHz
軌對軌輸入和輸出
電源電壓范圍：2.1V至5.5V
輸入電壓范圍：-0.1V至5.6V，VS=5.5V
低電源電流：46μA/放大器
-40℃至+125℃工作溫度范圍
提供綠色TSSOP-14包裝
應用
ASIC輸入或輸出放大器
壓電換能器放大器
電池供電設備
便攜式設備
傳感器接口
醫療器械
移動通信
音頻輸出
煙霧偵檢器
筆記本電腦
PCMCIA卡
移動電話
引腳
推薦產品+
相關推薦
-
-
芯片采購干貨！10種LM431應用電路分析
今天給大家分享的是：LM431 的 10 種應用電路一、LM431 簡單介紹LM431是一款三端穩壓器，主要特點是輸出電壓可變，并且在整個程序溫度范圍以上保證溫度強度。LM431 有三個引腳：引腳1 ：陰極，分流電流或輸出電壓引腳2：參考，用于可調 O/P 電壓引腳3：陽極，通常接地LM431引腳功能圖下面為功能框圖和電路符號：LM431 功能框圖和電路符號應用一：基于 LM431 的并聯穩壓電路基于 LM431 的并聯穩壓電路如下所示：基于 LM431 的并聯穩壓電路結合上面的功能圖和并聯穩壓電路一起分析：當并聯穩壓電路的Vref大于2.5V，功能框圖中的三極管導通，輸出電壓為0當并聯穩壓電路的Vref小于2.5V，功能框圖中的三極管截止，輸出電壓為Vin。因此，可以將輸出電壓穩定在下面的公式值：輸出電壓應用二：基于LM431 的高電流并聯穩壓器基于 LM431 的高電流并聯穩壓器 如下所示，與上圖相比，增加了三極管，提高了續流能力。LM431 的高電流并聯穩壓器輸出電壓為：輸出電壓應用三：基于LM431 的溫度補償閾值的單電源比較器基于 LM431 的溫度補償閾值的單電源比較器如下所示：對比第一個應用，Vin與2.5V比較，控制左邊三極管的狀態，控制輸出電平。應用四：基于LM431 的串聯穩壓器基于 LM431 的串聯穩壓器如下所示：基于 LM431 的串聯穩壓器在這個應用中，LM431作為反饋電路，控制復合管的通斷，輸出電壓如下所示：輸出電壓與應用1中的并聯穩壓器相比，該電路增加了穩壓器的續流能力。應用五、基于LM431 的三端固定的輸出可控的穩壓器基于LM431 的三端固定的輸出可控的穩壓器如下所示：LM431 的三端固定的輸出可控的穩壓器根據電路框圖分析，輸出電壓的最小值被限制在7.5V，當 R1足夠大時，輸出電壓如下所示：輸出電壓應用六：基于LM431 的過壓欠壓保護電路基于 LM431 的過壓欠壓保護電路如下所示：基于 LM431 的過壓欠壓保護電路分析電路可以知道，輸出電壓高于 high limit 時，左邊 LM431 的輸出三級管導通，導致右邊的 LM431 輸出三極管截止，導致最右邊的三極管截止，沒有輸出。輸入電壓低于 low limit 時，左邊 LM431 的輸出三極管截止，這是正常的工作狀態，但是輸入電壓低于low limit，導致 R2B上的分壓過小，右邊 LM431 的輸出三極管截止，最終導致最右邊的三極管截止，沒有輸出。電路的輸入電壓范圍的 low limit 和 high limit 如下所示：電路的輸入電壓范圍注：這個電路的的輸出像是一個OC門，使用時注意應用七：基于LM431 的電壓監視器基于 LM431 的電壓監視器如下所示：基于 LM431 的電壓監視器該電路與應用 6 的電路是很一樣，監視的電壓區間也是一樣的：監視的電壓區間應用八：基于LM431 的延時定時器基于LM431 的延時定時器如下所示：基于LM431 的延時定時器在此應用中，開關閉合后，先給電容 C 充電，電容 C 的電壓充到 VREF 時，LED 被點亮。充電時間即為延時時間，如下所示：充電時間即為延時時間應用九：基于 LM431 的限流器或電流源基于 LM431 的限流器或電流源如下所示：基于 LM431 的限流器或電流源Rcl 在這里充當采樣電阻，如果電流變大，Rcl上的電壓就變大，當 Vref 大于2.5V，LM431的三極管導通，從而限流器上的三極管的Ube小于0，此三極管截止，Vref 處電壓消失，LM431 的三極管截止，形成反饋。輸出電流 Io 控制在下圖的值：輸出電流 Io應用十：基于LM431 的恒流下沉電路基于 LM431 的恒流下沉電路如下所示，恒流下沉電路也就是灌電流電路，輸入大的電流，輸出恒定的小電流。輸出電流值如圖：基于LM431 的恒流下沉電路
-
-
全球MCU TOP 10榜單，中國僅兩家入選！

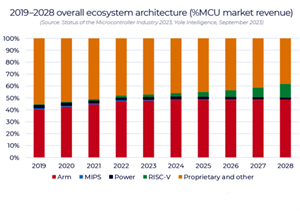

據報道，盡管 MCU市場在 2022 年年底表現強勁，但預計 2023 年上半年將出現下滑，下半年將逐漸恢復，更換周期與大流行驅動的峰值有關。通貨膨脹和全球沖突持續存在，但潛在衰退的跡象正在減弱。Yole預計，2023 年 MCU 收入將小幅下降至 229 億美元，復合年增長率預計為 5.3%（2022-2028 年）。盡管 2023 年將面臨挑戰，但通貨膨脹和被壓抑需求的減少預計將刺激增長，到 2028 年將達到約 320 億美元。預計 2023 年平均售價將小幅增長，全年保持歷史最高水平，然后逐漸下降2024 年和 2022-2028 年平均售價復合年增長率為 2.3%。Yole表示，全球MCU出貨量受益于2023年下半年的強勁增長，但上半年的疲軟預計將導致下降至265億顆。2022年至2028年的短期MCU市場因全球地緣政治而面臨不確定性，而在自動化和連接性的推動下，MCU的長期需求依然強勁，預計到2028年將增長至超過367億顆。Yole提供的數據指出，2023年，MCU平均售價預計將小幅上漲，并全年保持在歷史高位。由于供應鏈中斷而轉向價格更高的 MCU 可能會成為新常態。4/8/16 位市場份額的下降速度比預期更快，在 RISC-V架構和對高級功能的需求的推動下，大部分增長發生在 32 位領域。到 2028 年，按收入計算，4/8/16 位市場份額預計將降至 33% 以下。在排名前五的 MCU 細分市場中，按收入計算，汽車預計到 2023 年將占 MCU 市場的近 39%，而工業和其他領域仍保持在 24%。與此同時，由于強勁的嵌入式安全趨勢，智能卡/安全 MCU 預計將達到 14%。另一方面，由于設備更換率較低，消費者細分市場預計將下降至略高于 11%，個人數據處理比例將下降至 5%。總結而言，2023 年，汽車行業將繼續成為 MCU 收入的重要推動力，從而帶動整體 ASP 的增長。與此同時，工業和其他應用將保持穩定的份額，而智能卡/安全 MCU 預計將在強勁的嵌入式安全趨勢的推動下增長。然而，消費者細分市場將略有下降，個人數據處理也將減少，這主要是由于設備更換率有限。此外，MCU市場之前的供應鏈挑戰似乎已經得到解決。EMEA MCU 供應商主導市場，但中國大陸增長強勁領先的 MCU 設計商，包括英飛凌、瑞薩和恩智浦，展開了激烈的競爭，彼此之間的差異微乎其微。恩智浦繼續保持其在汽車MCU市場的主導地位。隨著 COVID-19 大流行過渡到流行階段，MCU 供應商一直在全球范圍內調整其策略。競爭格局保持穩定，小型供應商數量不斷增加，尤其是在亞洲市場。中國主要OEM廠商已進入半導體行業，特別關注MCU制造。它們的增長是由智能家居生態系統、汽車行業的需求不斷增長以及人工智能在各種應用中的采用推動的。這些公司積極參與芯片設計，以加強供應鏈控制。此外，內部 MCU 開發可實現自給自足。為了鞏固這些公司的地位，這些中國公司進行了大量投資。能源效率仍然是主要特征，同時也追求高性能邊緣計算和物聯網（IoT） 的興起導致對功能更強大的混合 MCU 作為復雜片上系統 （SoC） 和微處理器單元 （MPU） 替代品的需求增加。多核處理器變得越來越普遍，高性能MCU占MCU市場收入的30%。令人驚訝的是，盡管預測會過時，但隨著價格效率差距的縮小，4/8/16 位 MCU 預計將與增長更快的 32 位 MCU 一起繼續增長。這些更簡單的 MCU 在特定應用中作為經濟高效、低功耗的解決方案仍然很受歡迎。在對卓越性能、效率和集成的需求的推動下，MCU 正在進入高級節點領域。這種轉變提供了微處理器和 MCU 之間的選擇，使能源效率與先進節點保持一致，以滿足新興技術的需求。在非易失性存儲器領域，28nm以下的eFlash（嵌入式閃存）出現了縮放挑戰，從而帶來了成本挑戰。這促使人們探索替代嵌入式非易失性存儲器 （eNVM），例如 PCM、RRAM和 MRAM。這些 eNVM 有望實現更高的密度和效率，并被從 28/22nm 一直到 16nm 的領先廠商所采用，未來的路線圖目標是 10nm 以下的尺寸。MCU 封裝傳統上以引線鍵合和倒裝芯片等架構為主，只有一小部分過渡到晶圓級封裝。在開源架構領域，RISC-V正在挑戰ARM在嵌入式核心IP領域的主導地位。未來五年，RISC-V 預計將快速增長，雖然它可能不會取代 ARM，但它將減緩 ARM 的增長，特別是首先影響成熟或遺留技術。向 RISC-V 的過渡會帶來成本，例如開發新技能和管理第三方依賴項。
