GD32F103是全新的通用型32位高性能、低功耗微控制器系列產品，采用ARM? Cortex?-M3內核，適用于廣泛的應用場景。GD32F1系列產品集成豐富的特性，可簡化系統設計，并通過久經驗證的技術和卓越創新為客戶提供廣泛、超優性?xún)r(jià)比的MCU產品組合。該系列依托兆易創新先進的“gFlash”技術和量產經驗，打造出全新形態的MCU，為客戶提供出眾的功能和品質。GD32F103系列產品可提供基本型、主流型、互聯型、超值型和增值型的不同組合。

GD32F103系列MCU采用32位ARM? Cortex?-M3內核，運行頻率最高可達108MHz，F(xiàn)lash存取達到零等待狀態，可實現最高效率，同時還提供高達3024KB的片上閃存和高達96KB的SRAM，支持連接到兩條APB總線的增強型I/O口和各種片內外設。此系列MCU提供高達3個12-bit 1MSPS ADC和10個通用型16-bit定時器，1個PWM高級定時器，以及配備標準型和高級通信接口。

GD32F103系列MCU還為終端用戶賦予了許多優勢。與市場中的現有產品相比，該系列MCU的最大速度提升了50%。相同頻率下的代碼執行效率提高30%至40%。相同頻率下的功耗減少20%至30%。這些性能為眾多市場要求提供了最大限度的功能和帶寬選項。

GD32F1 03系列MCU廣泛適用于工業控制、人機交互、電機驅動、電源監測和報警系統、消費品與手持設備、太陽能光伏控制、觸控面板等領域。

GD32F103CBT6_（Gigadevice兆易創新）GD32F103CBT6中文資料_價格_采購_封裝_PDF數據手冊-永芯易科技

特性

Arm?Cortex?-M3核心

Cortex?-M3處理器是用于嵌入式系統的最新一代Arm?處理器。

它的開發目的是提供一個低成本的平臺，以滿足MCU的需求

實現，減少引腳數量和低功耗，同時提供

卓越的計算性能和先進的系統對中斷的響應。

32位Arm?Cortex?-M3處理器內核

高達108 MHz的工作頻率

單循環乘法和硬件除法器

集成嵌套矢量中斷控制器（NVIC）

24位SysTick計時器

Cortex?-M3處理器基于ARMv7架構，同時支持Thumb

和Thumb-2指令集。下面列出的一些系統外圍設備也有提供

Cortex?-M3：

與I-Code總線、D-Code總線、系統總線、專用總線相連的內部總線矩陣

外圍總線（PPB）和調試訪問。

嵌套矢量中斷控制器（NVIC）。

閃存補丁和斷點（FPB）。

數據監視點和跟蹤（DWT）。

Instrumentation Trace Macrocell（ITM）。

嵌入式跟蹤宏單元（ETM）。

串行線JTAG調試端口（SWJ-DP）。

跟蹤端口接口單元（TPIU）。

內存保護單元（MPU）。

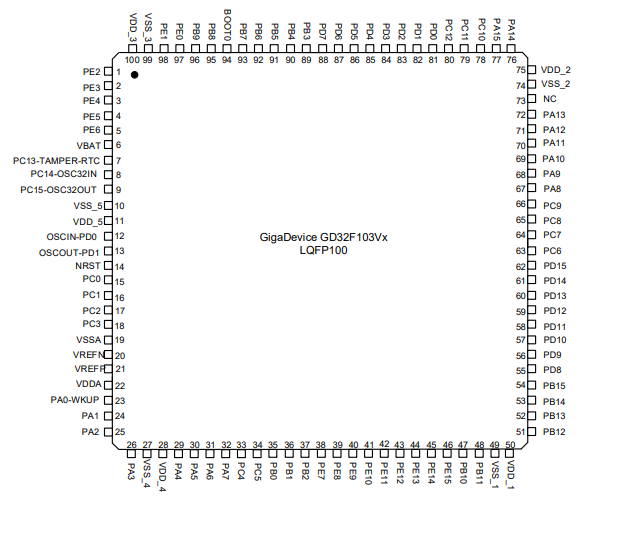

引腳

方框圖

時鐘樹
