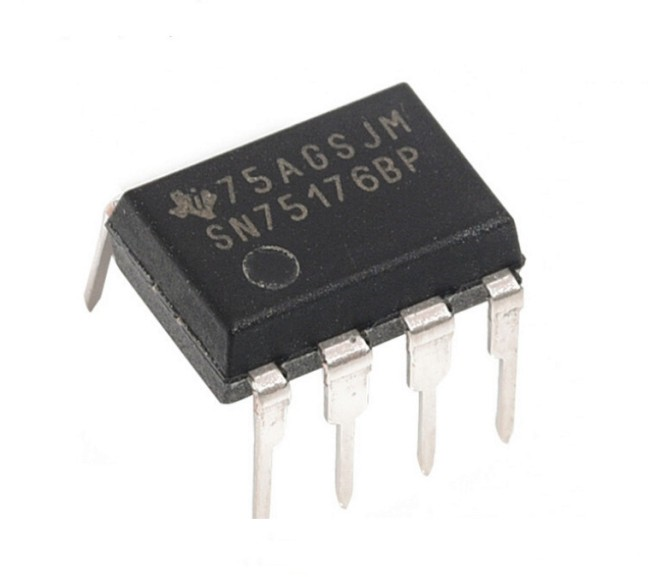

一文讀懂TI德州儀器SN75176BP差動總線收發器工作原理和引腳功能
SN75176BP 差分總線收發器旨在實現多 點總線傳輸線路上的雙向數據通信。這些器件專為平衡 傳輸線路而設計，符合 ANSI 標準 TIA/EIA-422-B 和 TIA/EIA-485-A 以及 ITU 建議 V.11 和 X.27。
SN75176BP 器件整合了一個三態差分線 路驅動器和一個差分輸入線路接收器，兩者均采用 5V 單電源供電。驅動器和接收器分別具有高電平有效和低 電平有效使能端，它們可以在外部連接在一起以用作方 向控制。驅動器差分輸出端和接收器差分輸入端在內部 連接以形成差分輸入/輸出 (I/O) 總線端口，這些端口用 于在禁用驅動器或 VCC = 0 時為總線提供最小負載。這 些端口具有較寬的正負共模電壓范圍，使得該器件適用 于合用線應用。
驅動器旨在實現高達 60mA 的灌電流或拉電流。驅動 器具有正負電流限制和熱關斷功能，避免出現線路故障 狀況。根據設計在大約 150°C 的結溫下發生熱關斷。 接收器具有 12kΩ 的最小輸入阻抗、±200mV 的輸入 靈敏度和 50mV 的典型輸入遲滯。
特性
? 雙向收發器
? 符合或超出 ANSI 標準 TIA/EIA-422-B 和 TIA/EIA-485-A 以及 ITU 建議 V.11 和 X.27 的要求
? 適用于嘈雜環境中長距離總線線路上的 多點傳輸
? 三態驅動器和接收器輸出
? 單獨的驅動器和接收器使能端
? 寬正負輸入/輸出總線電壓范圍
? ±60mA 最大驅動器輸出能力
? 熱關斷保護
? 驅動器正負電流限制
? 12k? 最小接收器輸入阻抗
? ±200mV 接收器輸入靈敏度
? 50mV 典型接收器輸入遲滯
? 由 5V 單電源供電
應用
? 化學和氣體傳感器
? 數字標牌
? HMI（人機界面）
? 電機控制：交流感應、刷式和無刷直流、低電壓和 高電壓、步進電機和永磁體
? TETRA 基站
? 電信塔：遠程電動傾斜單元 (RET) 和塔頂放大器 (TMA)
? 稱重秤
? 無線中繼器

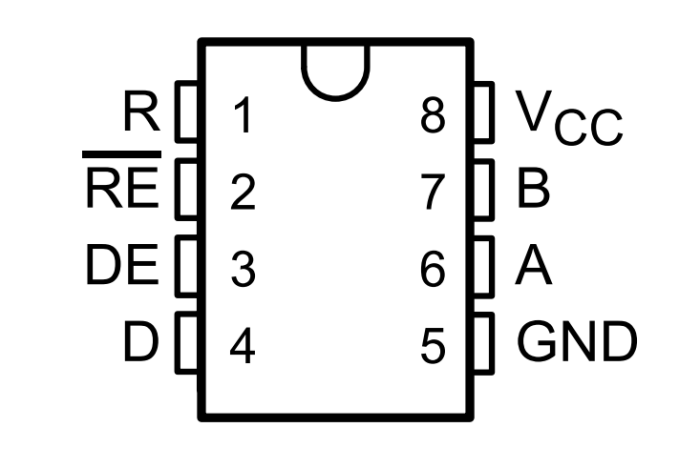

引腳

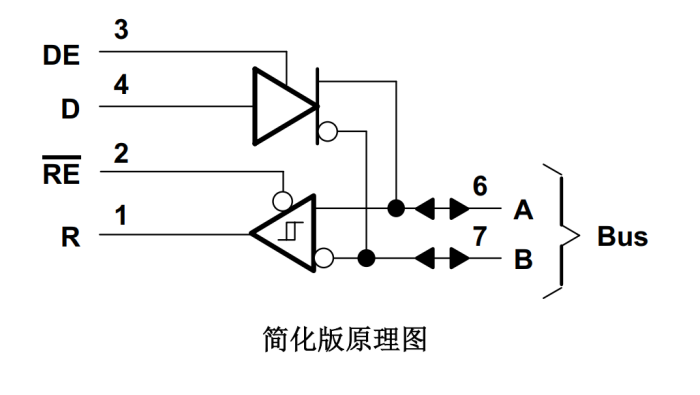

簡化版原理圖
