MCU中的HSIOSC和LSI時鐘信號是通過內部RC振蕩器產生的，該時鐘信號可能會受到外界因素比如溫度等的影響，使其頻率在一定范圍內產生誤差。CW32L083可以通過AUTOTRIM的時鐘校準定時器模式來對LSI和HSIOSC進行自動實時時鐘校準，獲得精度更高的時鐘信號。

HSIOSC時鐘校準模式

設置 AUTOTRIM_CR.MD 為 0x00，使定時器工作于 HSIOSC 校準模式。該模式支持自動實時校準HSIOSC的輸出頻率，使 HSIOSC 輸出頻率的精度不再受環境變化影響。

HSIOSC 時鐘校準，需要向定時器提供一個精準的低頻參考時鐘，其來源可以是 LSE 或外部 ETR 引腳輸入的低速精準時鐘信號，通過控制寄存器 AUTOTRIM_CR 的 SRC 位域進行選擇。

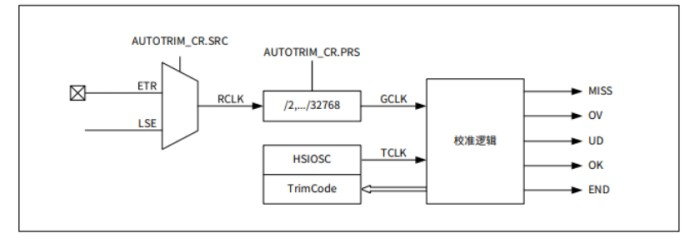

HSIOSC 校準模式的功能框圖如下圖所示：

設置 AUTOTRIM_CR.AUTO 為 1 使能自動校準，設置 AUTOTRIM_CR.EN 為1 使能定時器，開始自動校準流程。自動校準開始工作后，計數值寄存器AUTOTRIM_CNT 在每個 GCLK 時鐘周期內對 HSIOSC 時鐘 TCLK 從重載值 ARR 開始遞減計數，計數到 0 后開始遞增計數。當計數器已運行 1.5 倍 ARR 周期，計數器停止運行，同時 AUTOTRIM_ISR.MISS 標志位被硬件置 1，表示計數失敗。每當 GCLK 時鐘上升沿到達時，計數器重新開始從 ARR 遞減計數。

如果 GCLK 時鐘周期內，計數器的計數值大于誤差允許值 AUTOTRIM_FLIM，寄存器TrimCode 會自動調整，直到計數器的計數值小于誤差允許值 AUTOTRIM_FLIM，同時 AUTOTRIM_ISR.OK 標志位會被硬件置 1，表示校準精度已達標，此時可讀取 TrimCode 寄存器并寫入 SYSCTRL_HSI.TRIM，以校準 HSIOSC 時鐘頻率。

TrimCode 寄存器最大可調整為 0x1FF，故 TrimCode 值寫入 SYSCTRL_HSI.TRIM 時，需根據 TRIM 位域的初始校 準值寫入最高 2bit。代碼示例如下：

CW_SYSCTRL->HSI = (CW_SYSCTRL->HSI 0xFE00) | CW_AUTOTRIM->TVAL;

誤差允許值 FLIM 在設置重載值 ARR 時自動配置，校準精度為 0.4%，用戶不可寫入。重載寄存器 AUTOTRIM_ARR 設置公式如下：

ARR = TCLK×2PRS/RCLK-1

其中，RCLK 為參考時鐘源，PRS 為預分頻系數，TCLK 為計數時鐘源 HSIOSC 時鐘，這一部分是需要我們去配置的。

例：當參考時鐘源 RCLK 為 LSE（時鐘頻率為 32768Hz），預分頻系數 PRS 為 0x1 時，校準 HSIOSC 時鐘頻率為 48MHz，計算

ARR = 48000000×21 /32768-1 = 2928.6875

最接近的整數是：2929（0xB71）

即需要設置 AUTOTRIM_ARR 為 0xB71。

HSIOSC時鐘校準編程示例

通過上節的模式設置介紹我們可以根據其配置AUTOTRIM的HSIOSC的實時時鐘校準模式,HSIOSC 時鐘校準流程如下，當選擇參考時鐘源為 LSE 時，步驟 1 和步驟 2 不需要執行：

步驟 1：設置外設時鐘使能控制寄存器 SYSCTRL_AHBEN 的相關位為 1，使能AUTOTRIM_ETR 對應 GPIO 端口的配置時鐘及工作時鐘；

步驟 2：設置 GPIO 復用功能寄存器 GPIOx_AFRH 和 GPIOx_AFRL 的相關位，配置對應引腳為 AUTOTRIM 定時器的 AUTOTRIM_ETR 功能；

步驟 3：設置外設時鐘使能控制寄存器 SYSCTRL_APBEN2.AUTOTRIM 為 1，打開 AUTOTRIM 模塊的配置時鐘；

步驟 4：設置 AUTOTRIM_CR.MD 為 0x00，使定時器工作于 HSIOSC 時鐘校準模式；

步驟 5：配置控制寄存器 AUTOTRIM_CR.OST，選擇實時校準模式或單次校準模式；

步驟 6：配置控制寄存器 AUTOTRIM_CR.SRC，選擇 AUTOTRIM 參考時鐘源為LSE；

步驟 7：配置控制寄存器 AUTOTRIM_CR.PRS，選擇 AUTOTRIM 參考時鐘分頻系數；

步驟 8：根據上節HSIOSC時鐘校準模式ARR 配置公式，設置重載值寄存器 AUTOTRIM_ARR，自動配置 校準精度為 0.4%；

步驟 9：設置 AUTOTRIM_CR.AUTO 為 1，使能自動校準；

步驟 10：設置 AUTOTRIM_CR.EN 為 1，使能定時器，開始自動校準；

步驟 11：查詢等待 AUTOTRIM_ISR.END 和 AUTOTRIM_ISR.OK 標志位置 1，自動校準完成且精度達標；

步驟 12：讀取 TrimCode 寄存器，并將 TrimCode 值寫入 SYSCTRL_HSI.TRIM。

代碼示例：

CW_SYSCTRL->HSI = (CW_SYSCTRL->HSI 0xFE00) | CW_AUTOTRIM->TVAL;

具體的寄存器配置可以參考CW32L083用戶手冊的時鐘校準定時器（AUTOTRIM）章節。在上述的一系列校準步驟配置完之后，我們就可以通過示波器或者萬用表來讀取開發板的HSIOSC的頻率輸出，會發現在不同的溫度影響下，MCU會自動校準HSIOSC的時鐘頻率。通過對比會發現，用AUTOTRIM自動校準模式之后的HSIOSC會比沒有用AUTOTRIM的HSIOSC的精度更高，誤差更小。

LSI時鐘校準

設置 AUTOTRIM_CR.MD 為 0x01，使定時器工作于 LSI 校準模式。該模式支持自動實時校準 LSI 的輸出頻率，使 LSI 輸出頻率的精度不再受環境變化影響。

LSI 時鐘校準，需要向定時器提供一個精準的高頻計數時鐘，其來源可以是 HSE 或外部 ETR 引腳輸入的高速精準時鐘信號，通過控制寄存器 AUTOTRIM_CR 的 SRC 位域進行選擇。

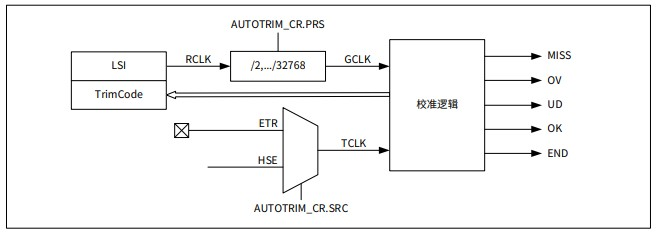

LSI校準模式的功能框圖如下圖所示：

設置 AUTOTRIM_CR.AUTO 為 1 使能自動校準，設置 AUTOTRIM_CR.EN 為 1 使能定時器，開始自動校準流程。

自動校準開始工作后，計數值寄存器 AUTOTRIM_CNT 在每個 GCLK 時鐘周期內對計數時鐘 TCLK 從重載值 ARR 開始遞減計數，計數到0后開始遞增計數。當計數器已運行1.5倍ARR 周期，計數器停止運行，同時 AUTOTRIM_ISR.MISS 標志位被硬件置1，表示計數失敗。每當 GCLK 時鐘上升沿到達時，計數器重新開始從 ARR 遞減計數。

如果 GCLK 時鐘周期內，計數器的計數值大于誤差允許值 AUTOTRIM_FLIM，則寄存器TrimCode會自動調整，直到計數器的計數值小于誤差允許值 AUTOTRIM_FLIM，同時 AUTOTRIM_ISR.OK 標志位會被硬件置 1，表示校準精度 已達標，此時可讀取 TrimCode 寄存器并寫入 SYSCTRL_LSI.TRIM，以校準 LSI 時鐘頻率。具體的代碼配置可以參考下節的步驟12的代碼示例。

TrimCode 寄存器最大可調整為0x1FF，故 TrimCode 值寫入 SYSCTRL_LSI.TRIM 時，需根據 TRIM 位域的初始校 準值寫入最高 1bit。

代碼示例如下：

CW_SYSCTRL->LSI = (CW_SYSCTRL->LSI 0xFE00) | CW_AUTOTRIM->TVAL;

誤差允許值 FLIM 在設置重載值 ARR 時自動配置，校準精度為 0.4%，用戶不可寫入。重載寄存器 AUTOTRIM_ARR 設置公式如下：

ARR = TCLK×2PRS/RCLK-1

其中，RCLK 為 LSI 時鐘，PRS 為預分頻系數，TCLK 為計數時鐘源。

例：當計數時鐘源 TCLK 為 HSE（時鐘頻率為 16MHz），預分頻系數 PRS 為 0x1 時，校準 LSI 時鐘頻率為 32kHz，計算

ARR = 16000000×21 /32000-1 = 999

即需要設置 AUTOTRIM_ARR 為 0x3E7。

LSI時鐘校準編程示例

通過上節的模式設置介紹我們可以根據其配置AUTOTRIM的LSI的實時時鐘校準模式,LSI 時鐘校準流程如下，當選擇計數時鐘源為 HSE 時，步驟 1 和步驟 2 不需要執行：

步驟 1：設置外設時鐘使能控制寄存器 SYSCTRL_AHBEN 的相關位為 1，使能 AUTOTRIM_ETR 對應 GPIO 端口的 配置時鐘及工作時鐘；

步驟 2：設置 GPIO 復用功能寄存器 GPIOx_AFRH 和 GPIOx_AFRL 的相關位，配置對應引腳為 AUTOTRIM 定時器 的 AUTOTRIM_ETR 功能；

步驟 3：設置外設時鐘使能控制寄存器 SYSCTRL_APBEN2.AUTOTRIM 為 1，打開 AUTOTRIM 模塊的配置時鐘；

步驟 4：設置 AUTOTRIM_CR.MD 為 0x01，使定時器工作于 LSI 時鐘校準模式；

步驟 5：配置控制寄存器 AUTOTRIM_CR.OST，選擇實時校準模式或單次校準模式；

步驟 6：配置控制寄存器 AUTOTRIM_CR.SRC，選擇 AUTOTRIM 計數時鐘源HSE；

步驟 7：配置控制寄存器 AUTOTRIM_CR.PRS，選擇 AUTOTRIM 參考時鐘分頻系數；

步驟 8：根據 11.3.3 LSI 時鐘校準小節 ARR 配置公式，設置重載值寄存器 AUTOTRIM_ARR，自動配置校準精度 為 0.4%；

步驟 9：設置 AUTOTRIM_CR.AUTO 為 1，使能自動校準；

步驟 10：設置 AUTOTRIM_CR.EN 為 1，使能定時器，開始自動校準；

步驟 11：查詢等待 AUTOTRIM_ISR.END 和 AUTOTRIM_ISR.OK 標志位置 1，自動校準完成且精度達標；

步驟 12：讀取 TrimCode 寄存器，并將 TrimCode 值寫入 SYSCTRL_LSI.TRIM。

代碼示例：

CW_SYSCTRL->LSI = (CW_SYSCTRL->LSI 0xFE00) | CW_AUTOTRIM->TVAL
