HK32AUTO39A-3A 使用 ARM? Cortex?-M3 內核，最高工作頻率為 120 MHz，支持一級 1 Kbyte 指令 Cache 緩存。HK32AUTO39A-3A 內置了航順自主研發的協處理器，可實現 ARM? Cortex?-M4 內核支持的算 術指令中的絕大部分，包括 32 位單精度浮點運算；此外，協處理器支持多種自定義的 32 位及 64 位算術運算。

HK32AUTO39A-3A 內置了大容量存儲器：527 Kbyte Flash（最高）、64Kbyte SRAM、32Kbyte 緊耦合 SRAM 和 1Kbyte Cache。此外，通過 FSMC 模塊可外掛最多 1 GB 容量的外部靜態存儲器，其中 256 Mbyte 的空 間可以存放指令，并可用于片內 1 Kbyte 指令 Cache 緩存。通過 QSPI 模塊外掛 256 Mbyte 容量的 NOR Flash 存儲器，可存放指令，并且可用于片內 1 Kbyte 指令 Cache 緩存。

HK32AUTO39A-3A 內置了 AES、HASH 和 TRNG 真隨機數發生器，用于數據加解密及數字簽名等應用； 內置的 CRC 模塊支持數據完整性的檢查。

HK32AUTO39A-3A 通過內置的數字照相機接口（DCMI）、4 路 TFT 接口和 2 個 DMA 模塊（共 12 路 DMA 通道）可實現數字圖像視頻從捕獲、運算處理到顯示的單芯片解決方案。

HK32AUTO39A-3A 內置了串行音頻接口 SAI，支持當前大多數的音頻接口協議。

HK32AUTO39A-3A 內置最多 2 個高級 16 位定時器（共 8 路 PWM 輸出，其中 6 路帶死區互補輸出）， 4 個通用 16 位定時器（共 16 路 PWM 輸出），2 個基本 16 位定時器。2 個高級定時器與內置的 4 路電壓 比較器（COMP）片內互連，可為客戶節省電機方案中板級電壓比較器及相關電路。

HK32AUTO39A-3A 提供獨立的 VBAT電池電源域。當 VDD 主電源掉電時，RTC 模塊可在 VBAT 電源供電下 繼續工作。

HK32AUTO39A-3A 內置了豐富的模擬電路：3 個 12 位 ADC（共 25 路模擬信號輸入通道，其中 2 路弱 驅動信號輸入通道和 1 路 5 V 高壓信號輸入通道）、2 個 12 位 DAC、1 個溫度傳感器、1 個 0.8 V 內部參 考電壓源、1 個低電壓檢測器（LVD）、1 個上/下電復位（POR/PDR）電路和 1 個 VBAT 電源電阻分壓器（分 壓器輸出在片內與 ADC 相連）。

HK32AUTO39A-3A 支持豐富的功耗模式；在最低功耗模式下，芯片的典型漏電電流小于 100 nA。 HK32AUTO39A-3A 系列產品均包括 48 腳、64 腳和 100 腳封裝形式；根據不同的封裝形式，器件的外 設配置有所不同。

HK32AUTO39A-3A 擁有豐富的外設配置，適合應用于汽車電子。

特性

ARM? Cortex? -M3 Core

最高時鐘頻率：120 MHz

?24 位 System Tick 計時器

? 工作電壓范圍

? 雙電源域：主電源 VDD為 2.0 V ~ 3.6 V、備份電源 VBAT 為 1.8 V ~ 3.6 V。

? 當主電源掉電時，RTC 模塊可繼續工作在 VBAT 電源下。

? 當主電源掉電時，VBAT 電源為 86 Byte 備份寄存器持續供電。

? VDD 典型工作電流

? 運行（Run）模式動態功耗：19.34 mA@120MHz@3.3V

? 睡眠（Sleep）模式靜態功耗：5.65 mA@120MHz@3.3V（喚醒時間：1 個機器時鐘周期）

? 停機（Stop）模式靜態功耗：

- LDO 全速工作：303 μA@3.3V

- LDO 低功耗：89.47 μA@3.3V（喚醒時間：10μs）

? 待機（Standby）模式靜態功耗：3.36 μA@3.3V（喚醒時間：150μs）

? 關機（Shutdown）靜態功耗：0.09μA @3.3V（喚醒時間：200μs）

? VBAT 典型工作電流（VDD掉電）

? VBAT RTC 模式功耗：2.67 μA @3.3V

? VBAT 模式功耗：2.19 μA @3.3V（RTC 關閉，備份寄存器保持）

? 算術運算協處理器（COALU）

? 實現 ARM? Cortex? -M4 內核支持的絕大部分算術指令。

? 32 位單精度浮點運算

? 支持多種自定義的 32 位及 64 位算術運算。

DMA 控制器

? 2 個獨立 DMA 控制器：DMA1 和 DMA2

? DMA1 提供 7 路通道

? DMA2 提供 5 路通道

? 支持 Timer、ADC、SPI、I2C、USART 等多種外設觸發。

存儲器

? 527 Kbyte 的 Flash 存儲器，包括主區 Flash 512 Kbyte，Information 空間 15 Kbyte。當 CPU 主 頻不高于 24 MHz 時，支持 0 等待總線周期，具有代碼安全保護功能，可分別設置讀保護和 寫保護。

? 1 Kbyte CPU 指令 Cache 緩存

? 具有 64Kbyte SRAM 和 32Kbyte CCM SRAM ? FSMC 模塊可外掛 1 GB NOR/PSRAM/NAND/PC Card 存儲器（其中，256 Mbyte 的空間可以存 放指令，可用于片內 Cache 緩存）。

? QSPI 模塊可外掛 256 Mbyte NOR Flash 存儲器（可存放指令，用于片內 Cache 緩存）。

? 內置指令加解密功能，放在片內存儲器和外掛存儲器的指令可實現千芯千面的密文存儲。

? 時鐘

? 外部 HSE 時鐘：支持 4 ~ 32 MHz 晶振

? 外部 LSE 時鐘：32.768 kHz 晶振

? 內部 HSI 時鐘：56 MHz/28MHz/8 MHz

? 內部 LSI 時鐘：40 kHz

? PLL 輸出時鐘：120MHz（最大值）

復位

? 外部管腳復位

? 電源復位

? 軟件復位

? 看門狗（IWDG 和 WWDG）定時器復位

? 低功耗管理復位

? 安全加密

? TRNG 真隨機數發生器

? 128/192/256 位密鑰長度可配的 AES

? HASH（SHA-256）

? CRC32

? 數據通訊接口

? 6 路 USART

? 3 路 SPI（均支持 I2S 協議）

? 2 路 I2C

? 1 路 SDIO

? 2 路 CAN 2.0 A/B

? 1 路全速（FS）USB

? 音視頻數據接口

? 1 個數字照相機接口（DCMI）

? 4 路 TFT 接口

? 1 個串行音頻接口（SAI），包括 2 個獨立的音頻協議處理模塊

? 定時器及 PWM 發生器

? 高級定時器：TIM1/TIM8（6 路帶死區互補 PWM 輸出）

? 通用定時器：TIM2/TIM3/TIM4/TIM5（16 位定時器）

? 基本定時器：TIM6/TIM7（支持 CPU 中斷、DMA 請求和 DAC 轉換觸發）

? 可編程電壓檢測（PVD）

? 8 級檢測電壓門限可調

? 上升沿和下降沿檢測可配置

? 片內模擬外設

? 3 個 12 位 1 MSPS ADC（共 25 路模擬信號輸入通道；其中 2 路弱驅動信號輸入通道和 1 路 5 V 高壓信號輸入通道）；支持雙 ADC 模式，采樣率最高 2 MSPS。

? 2 個 12 位 DAC

? 1 個溫度傳感器

? 1 個 0.8 V 內部參考電壓源

? 1 個 VBAT 電源電阻分壓器（分壓器輸出在片內與 ADC 相連，實現 VBAT電源電壓監控）

? 4 路 COMP 電壓比較器（與片內 2 個高級 PWM 定時器互連，可為用戶節省電機方案中板 級 COMP 電壓比較器及相關電路）

ID 標識

? 每顆 HK32AUTO39A-3A 芯片提供一個唯一的 96 位 ID 標識

? 調試及跟蹤接口

? SW-DP 兩線調試端口

? JTAG 五線調試端口

? ARM DWT、FPB、ITM、TPIU 調試追蹤模塊

? 單線異步跟蹤數據輸出接口（TRACESWO）

? 四線同步跟蹤數據輸出接口（TRACEDO[3:0]，TRACECKO）

? 自定義 DBGMCU 調試控制器（低功耗模式仿真控制、調試外設時鐘控制、調試及跟蹤接口 分配）。

? 通用輸入輸出端口（GPIO）

? 64 腳 MCU 提供 51 個 GPIO 引腳，100 腳 MCU 提供 80 個 GPIO 引腳

? 所有 GPIO 引腳可配置為外部中斷輸入

? 內置可開關的上、下拉電阻 ? 支持開漏（Open-Drain）輸出

? 支持施密特（Schmitt）遲滯輸入

? 輸出驅動能力超高、高、中、低四檔可選

? 提供最高 40 mA 驅動電流 ? RTC 時鐘計數器，配合軟件記錄年月日時分秒

? 可靠性

? 通過 HBM3000V/CDM500V/MM200V/LU200mA 等級測試

? 工作溫度范圍

? 工作溫度為-40°C ~ 105°C： - HK32AUTO39A-3ACET7

? 工作溫度為-40°C ~ 125°C： - HK32AUTO39A-3ACET3 - HK32AUTO39A-3ARET3 - HK32AUTO39A-3AVET3

引腳

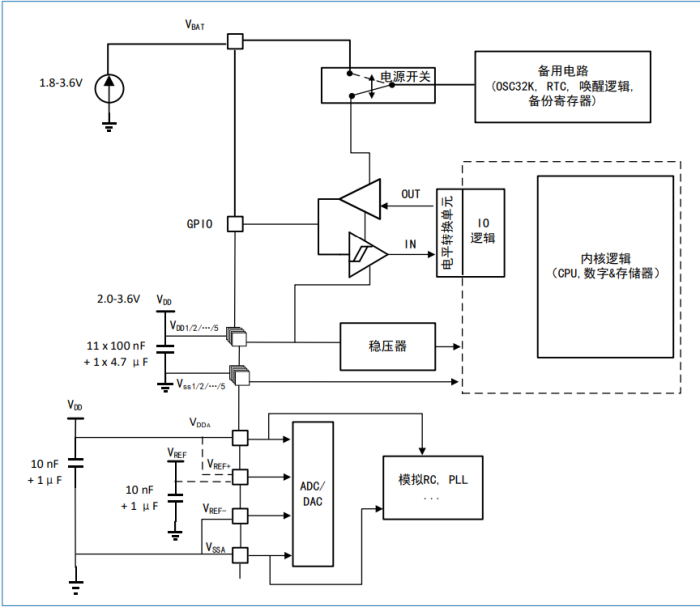

電源供電電路圖

方框圖
