AD8479 是一款具有極高輸入共模電壓范圍的差動放大器。AD8479 是一款精密套件，允許用戶在存在高達 ±600 V 的高共模電壓時精確測量差分信號。

AD8479 可以在不需要電氣隔離的應用中替代成本高昂的隔離放大器。該套件可在 ±600 V 的共模電壓范圍內工作，并且保護其輸入免受高達 ±600 V 的共?；虿钅Ｋ矐B的影響。

AD8479 在寬頻率范圍內具有低失調電壓、低失調電壓漂移、低增益漂移、低共模抑制漂移和出色的共模抑制比 (CMRR)。

AD8479 采用緊湊型 8 引腳 SOIC 封裝，并且可在 ?40°C 至 +125°C 溫度范圍內工作。

優勢和特點

共模電壓范圍：±600 V

軌到軌輸出

固定增益：1

寬電源范圍：±2.5 V至±18 V

電源電流：550 μA（典型值）

出色的交流規格

共模抑制比(CMRR)：90 dB（最小值）

310 kHz帶寬

高精度直流性能

增益非線性度：5 ppm（最大值）

失調電壓漂移：10 μV/°C（最大值）

增益漂移：5 ppm/°C（最大值）

軍用溫度范圍（?55℃至+125℃）

應用

高壓電流傳感

蓄電池電壓監測器

電源電流監測器

電機控制

隔離

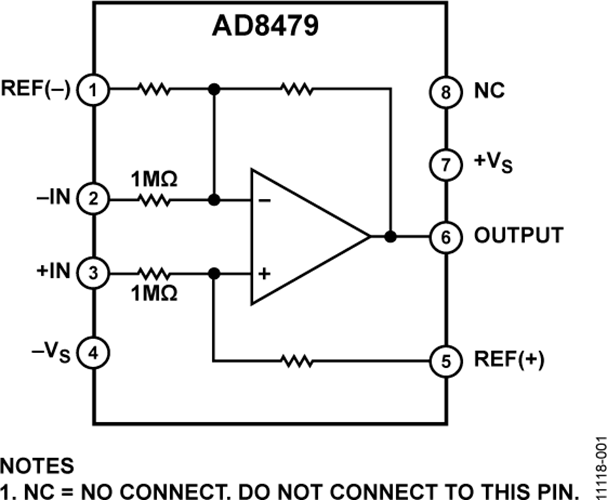

原理圖

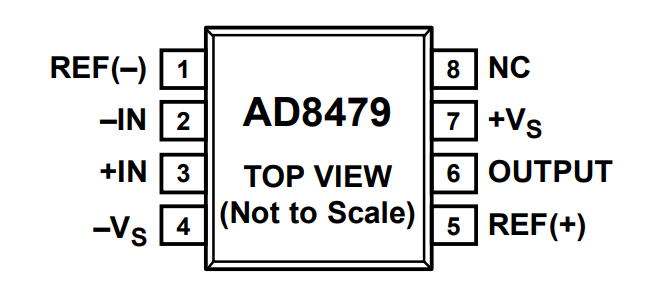

引腳

封裝

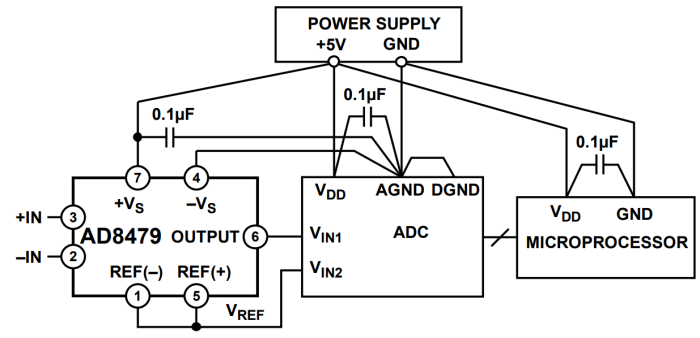

單電源環境的最佳接地實踐

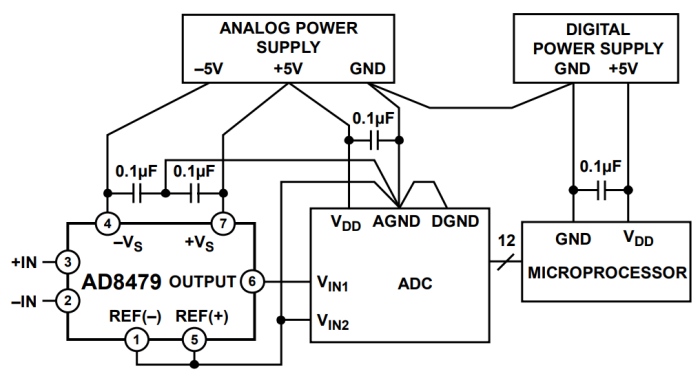

模擬和數字電源分開的雙電源環境的最佳接地實踐
