Renesas瑞薩 RAA211320集成開關降壓穩壓器是一款30V、2A同步降壓器件，具有電流模式恒定導通時間 (COT) 控制功能。這款6引腳TSOT23封裝器件提供集成高側 (125mΩ) 和低側 (75mΩ) MOSFET，工作溫度范圍為-40°C至+125°C。RAA211320具有全面的保護功能，包括輸入欠壓鎖定 (UVLO)、 過流保護 (OCP)、 輸出欠壓保護 (OUVP) 和過熱保護 (OTP)。

特性

輸入電壓范圍：4.5V至30V

輸出范圍：0.765V至16V

輸出電流高達2A

集成高側 (125mΩ) 和低側 (75mΩ) MOSFET

400μA靜態電流

最低導通時間：70ns

225ns最短關斷時間

0.765V參考電壓與2%精度

輕負載條件下的PFM模式

電流模式恒定導通時間 (COT) 控制，帶內部補償

內部0.8ms軟啟動時間

475kHz典型開關頻率

保護特性

低側過流 (LSOC) 限值

輸入欠壓鎖定 (UVLO)

過熱保護 (OTP)

具有斷續模式的輸出欠壓保護 (OUVP)

準確的EN門限

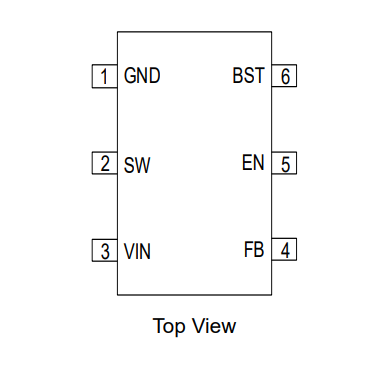

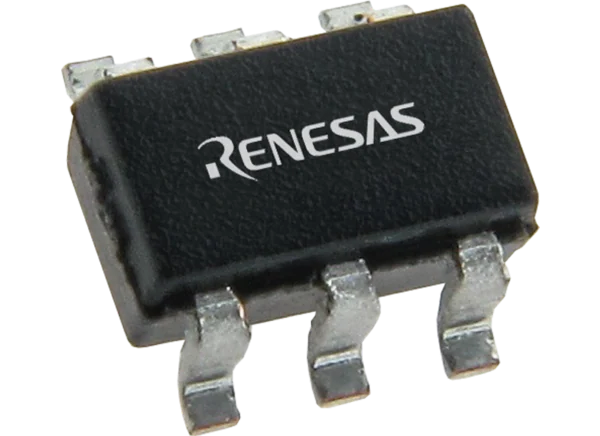

6引腳TSOT23封裝

結溫范圍：-40°C至+125°C

應用

一般用途

工業電源

嵌入式系統和I/O供電
