ME321 是一款軌到軌輸入輸出，電壓反饋運 算放大器。輸入共模范圍和輸出擺幅較大，最低工 作電源電壓僅為 2.1V,最高電壓可達 5.5V。工作環 境溫度范圍-40℃~125℃。 ME321 的靜態電流僅為 65uA，同時可以提供 1MHz 的單位增益帶寬。輸入失調電流僅為 10pA， 因此 ME321 可以廣泛應用在積分器，光電二極管， 壓敏傳感器等領域。軌到軌 I/O 可以為系統工程師 的設計提供極大的便利。低靜態電流適合應用于電 池驅動的低功耗系統環境。

特點

通用型，低功耗

軌到軌I/O,

輸入失調電壓典型值為0.8mV

增益穩定, 單位增益帶寬1MHz

低輸入偏置電流：10pA

工作電壓范圍：2.1V~5.5V

輸入電壓范圍：-0.1V~+5.5V(Vs=5.5V時)

低靜態電流：65uA

工作溫度范圍：-40℃~125℃

應用場合

傳感器

壓力傳感放大器

移動通訊設備

音頻輸出

便攜應用

煙霧監測

電池驅動的設備

封裝形式

5-pin SOT23-5

產品型號說明

腳位配置和功能

封裝

電源和旁路電容的布局

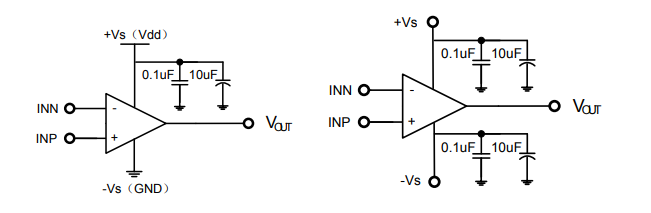

ME321 可以在電源電壓+2.1V~+5.5V，或在雙電源系統電壓±1.05V ~±2.75V 的范圍內工作。對于 單電源系統，電源需要使用旁路電容到地，通常用一個 0.1uF 的陶瓷電容，它必須放置在靠近+V S 引腳 的位置。對于雙電源系統，+V S 和 -V S 都需要用旁路電路耦合到地，通常用一個 0.1uF 的陶瓷電容。 在需要更好應用效果的電路中可以使用 2.2uF 的鉭電容進行替換。如圖所示：

電源和旁路電容布局

PCB 板走線布局

為了獲得最佳性能，設計 PCB 板時必須十分用心。良好的地線布局可以減小寄生電容和運放輸入 輸出引腳的噪聲，從而提高系統性能。為了減小寄生電容，需要盡量縮短 PCB 走線，外圍元器件的排 布需要盡可能靠近運放引腳。運放的輸入偏置電流典型值僅有 10pA，為了避免 PCB 板表面漏電流對運 放產生干擾，PCB 板的表面必須確保清潔干燥。
