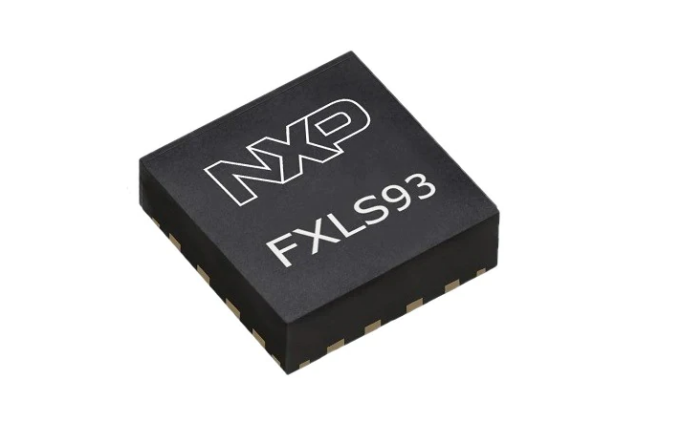

FXLS93系列是恩智浦最新一代的安全氣囊碰撞傳感器。這些器件采用恩智浦專有的UMEMS傳感技術，并結合QFN 4x4x1.45mm封裝的信號調節ASIC進行設計。

這些器件具有PSI5用戶接口。它們可以以單軸或雙軸獨立配置測量從+/-15.5g到+/-500g的加速度。嵌入式DSP提供完全可編程的數字高通和低通濾波。

FXLS93系列完全符合AEC-Q100標準，工作溫度高達125°C，符合AK LV 27的要求。該封裝具有可濕潤的側面，用于焊料連接檢查。FXLS93產品是根據ISO26262 2018版開發的，可用于ASIL D級系統。

FXLS93特性

180nm CMOS

最大工作電壓：-0.3V-20V

數字信號處理

兼容PSI5 V2.1、兼容AKLV27、安全氣囊子標準

HVST、IDDQ、模擬IDDQ、掃描、邏輯BIST

4mmx4mmx1.45mm 16引腳QFN封裝

可檢測焊點/可潤濕側面

符合AEC-Q100認證，溫度范圍–40°C至+125°C

符合ISO26262 2018版認證

穩健的設計：符合EMC標準、 QFN封裝

從ADC到通信接口的單信號鏈或雙獨立信號鏈

多達四階低通濾波器，具有從12.5Hz到1500Hz的滾降頻率選項

選配單極點高通濾波器，具有快速啟動和輸出速率限制功能

可選移動平均值

可選16到1輸出插值

采樣率：163264us

中等范圍 ± 15.5g 至150g

高等范圍 ± 50g至± 500g

分辨率：最多16位

通信接口：兼容PSI5版本2.1

可配置引腳

基于閾值檢測的布防功能

脈沖編碼調制信號輸出 (PCM)

基本功能

雙向自檢診斷

FXLS93應用

汽車電子

安全氣囊和碰撞檢測

碰撞/碰撞檢測

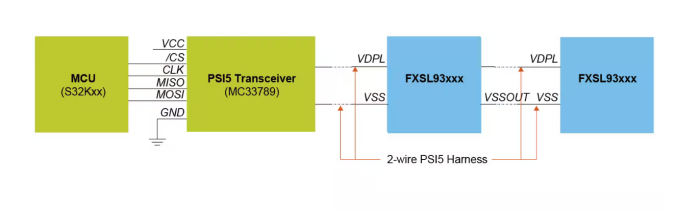

FXLS93 PSI5應用圖

方框圖

封裝引腳
