“胎心監護”是孕晚期產檢中必不可少的一個項目，聽著胎寶寶“噗通、噗通”的生命律動，能讓每位準爸爸準媽媽感受到穩穩的幸福。

家庭版“胎心監護”主要采用智能胎心儀，其工作原理是利用母體中胎兒的心臟細胞收縮和擴張運動對超聲波束形成的多普勒效應為基礎，在被心跳信號調制了幅度和頻率的回波信號中，通過MCU控制一系列的硬件電路來提取出低頻的心跳信號。

某品牌胎心儀采用航順芯片HK32C030系列MCU作為主控——胎心音由高靈敏度超聲探頭獲取后，配合快速檢測算法、降噪、運放放大后給到MCU內部采樣處理。HK32C030胎心儀方案具有高可靠性且支持高精度計算，能有效排除無效信號，可大幅提高胎心監測效率和準確性。

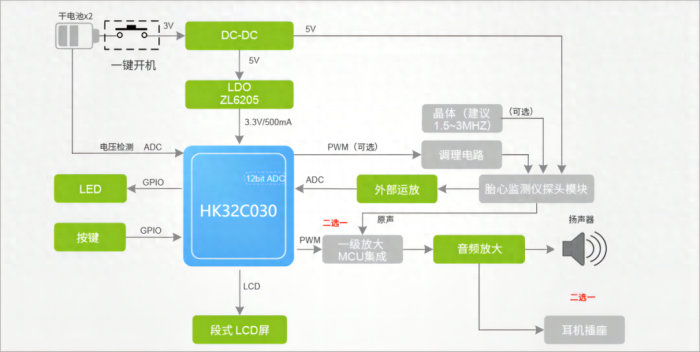

胎心儀原理框圖

HK32C030家族產品特點

CPU內核：ARMCortex-M0，最高時鐘頻率64 MHz

最大支持64 KB Flash（包括61Kbyte主Flash區，以及可配置為主Flash區的3KbyteBootloader區）， 10 KB SRAM

數據通信接口

3路UART：可以通過自帶的波特率發生器產生不同的波特率，并且還支持單線半雙工通信、多處理器通信等功能。

2路高速SPI：支持4至 16位可編程數據幀，帶復用的 I2S接口。

2路I2C：支持超快速模式（1Mbit/s）、SMBus和PMBus。在Stop模式下，支持?jǐn)?shù)據接收喚醒。

定時器及PWM發生器

1個16位高級定時器（TIM1共4路PWM輸出，其中3路帶死區互補輸出和剎車功能）

5個16位和1個32位通用定時器（TIM2/TIM3/TIM14/TIM15/TIM16/TIM17）

1個16位基本定時器（TIM6）

片內模擬電路

1個12位SAR ADC（多達23路模擬信號輸入通道） 最高轉換器頻率：1.14 MSPS

9位分辨率溫度傳感器，溫度采集范圍為 -40°C~+105°C

支持RTC，帶鬧鐘功能

工作電壓范圍：VDD：2.6V ~ 5.5 V

工作溫度范圍：-40°C~ +105°C

可靠性: 通過HBM6500V/CDM2000V/LU800mA等級測試。

隨著時代發展，人們也越來越注重自身的健康，醫療電子市場將進一步壯大，醫療電子智能化和便攜化發展趨勢已然明了。

航順芯片長期關注醫療電子行業，不斷研發設計安全性高、性能優異且符合醫療電子的MCU產品，并為行業工程師提供“管家式”友好的開發服務——配備相應的開發板供胎心儀開發工程師進行功能驗證，軟件方面提供常用功能的應用例程供工程師設計參考。

航順芯已在醫療電子產品世界穩穩地跳動！選擇航順芯片，讓開發移植輕松愉快，測試驗證高效有序！
